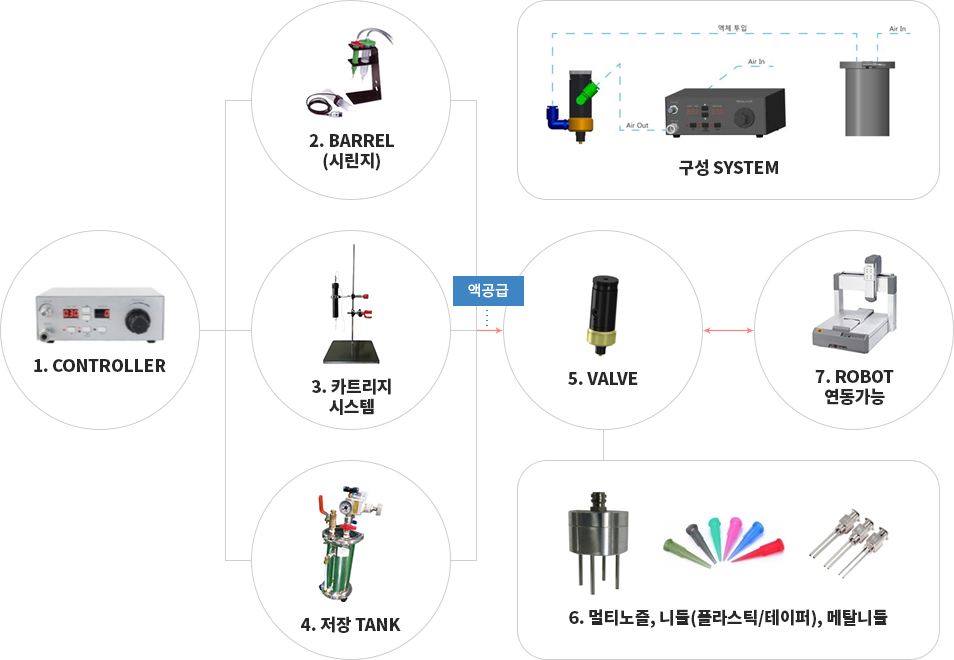

※ 저점도 및 중점도의 재료를 저장용기에 넣고 CONTROLLER로 부터 압축공기를 직접 재료에 투입하여 정량 토출하는 시스템입니다.

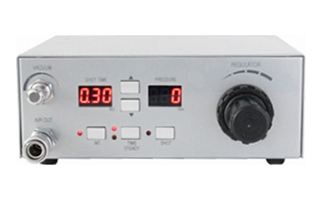

1. CONTROLLER
- 바렐(시린지), 카트리지, TANK에 공기를 조절하여 재료 이송
-
TIME MODE [정량토출]
T0 : 1 ~ 999msec / T1 : 0.01 ~ 9.99sec / T2 : 0.1 ~ 99.9sec
STEDY [연속토출]
INTERVAL [간혈토출]
0.03 ~ 9.99sec
카운트 기능 0 ~ 9999
- Foot Switch, Finger Switch(Option), 무전압 N.O or dc 12~24V 선택가능

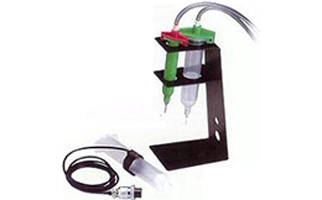

2. BARREL (시린지)
- 원료의 충진 후 보관 및 이동성 좋음
- 투명재질로 인해 작업 중 원료 잔량상태 파악이 용이함 (UV 적용 시 불투명 사용)
- 소량 작업시 사용
3. CARTRIDGE (카트리지)
- BARREL(시린지)보다 사용량이 많아 충진 교체시간을 단축
- 카트리지 타입의 액체 사용시 (310ml 규격의 일반 실리콘 사용 가능)

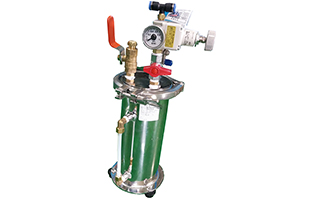

4. TANK
TANK의 종류로는 씨니타리 개방형, 볼트 개방형, 경첩흰지 개방형, 냉각 및 가열히터 TANK, 교반장치, 진공탈포(기포제거), 재료 진공 충진형이 있음.
- 재질 : SUS304, SUS316
- 용량(Liter) : 주문제작형
- 레벨 게이지 설치 및 센서장착 유무에 따른 재료의 상태 확인 가능

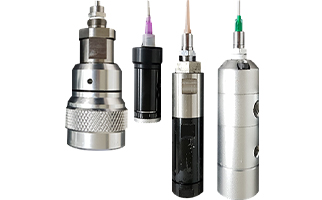

5. VALVE (토출밸브)
VALVE의 종류는 VOLUME VALVE, SUCK VALVE, NIDDLE VALVE, 2액형 VALVE 등이 있으며 구동 PORT로 압축공기를 가하면 VALVE(ON) / CLOSE(OFF) 된다.
- VOLUME VALVE : 체적방식으로 필요한 양 만큼 충진하여 토출
- SUCK VALVE : 토출 후 니들 및 노즐 끝부분에 액이 맺히지 않도록 흡입
- NIDDLE VALVE : 바늘 형식의 PIN으로 토출구 닫음
- 2액형 VALVE : 주제, 경화제 두가지 액토출시 사용

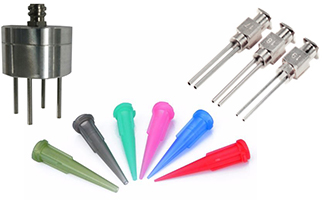

6. NOZZLE
NOZZLE의 종류로는 멀티노즐, 메탈노즐, 테이퍼 니들, 플라스틱 니들 등이 있으며 토출형태에 따라 제작이 가능하며 시간, 압력 및 니들 지경의 선택에 따라 토출량을 임의로 조정할 수 있다.

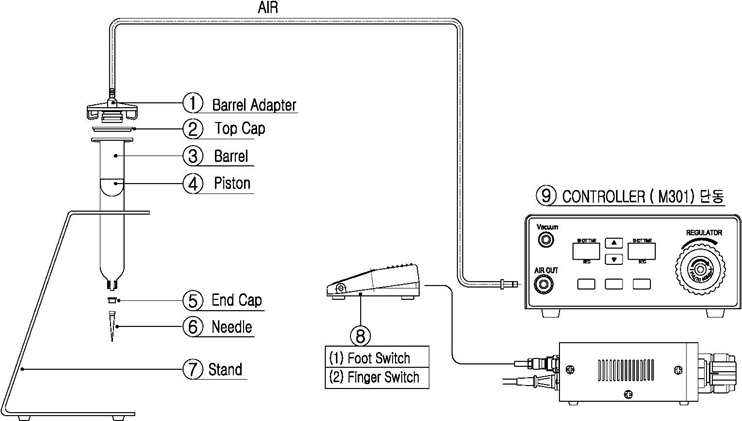

C-1
- C-1 설명
- Air를 조절하여 액체면에 투입시켜 토출하는 방법으로 최소 0.001cc부터 시간, 압력, Needle Size를 선택하여 임의로 토출량을 조절하는 시스템입니다.
C-2
- C-2 설명
- Air를 조절하여 액체면에 투입시켜 토출하는 방법으로 시간, 압력 Needle Size를 선택하여 임의로 토출량을 조절하는 시스템이며 C1(Barrel System)제품보다 많은 용량을 사용할 수 있습니다.

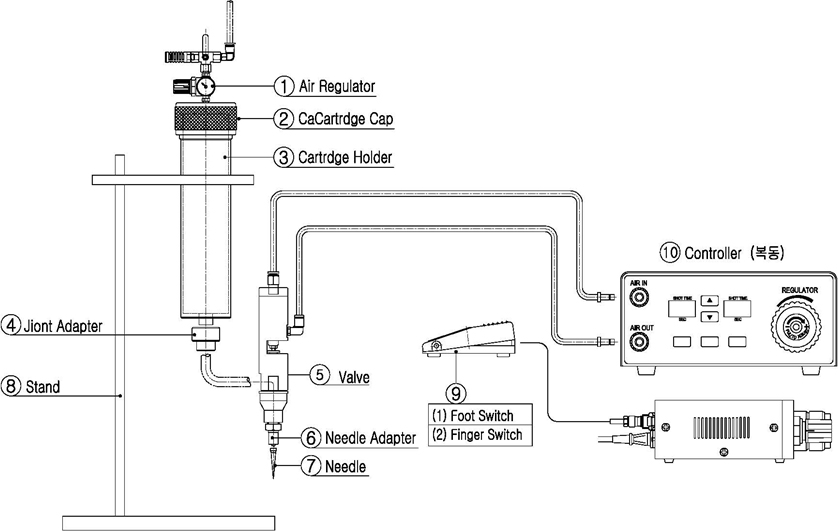

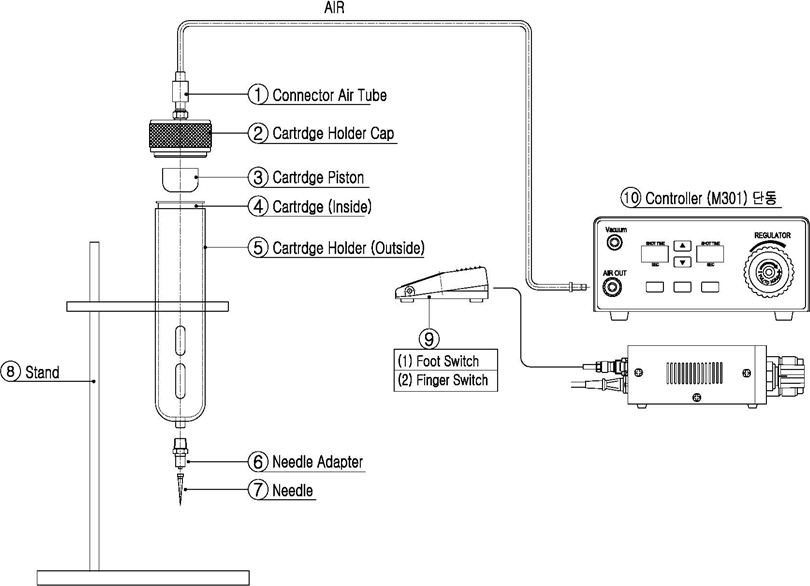

C-3
- C-3 설명
- Air를 조절하여 액체면에 투입시켜 토출하는 방법으로 시간, 압력 Needle Size를 선택하여 임의로 토출량을 조절하는 시스템이며 300ml용량의 카트리지를 카트리지 홀더에 넣고 토출합니다.

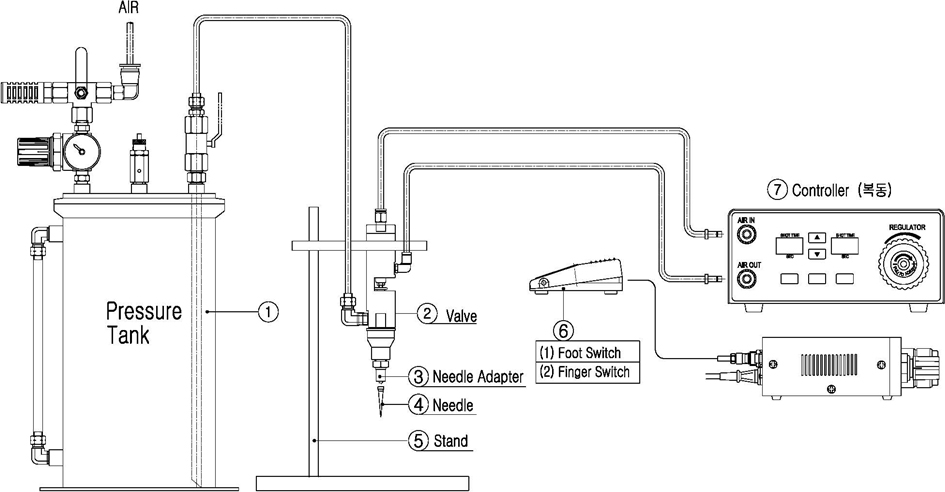

C-4
- C-4 설명
- Air를 조절하여 액체면에 투입시켜 토출하는 방법으로 시간, 압력 Needle Size를 선택하여 임의로 토출량을 조절하는 시스템이며 필요한 용량의 압력용기를 제작하여 토출합니다.

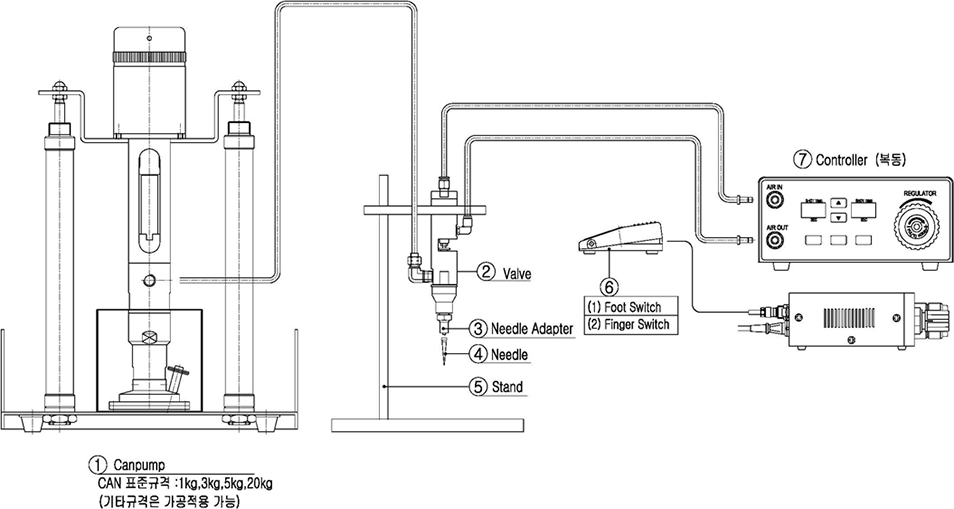

C-5
- C-5 설명
- 고점도 전용 압송 PUMP를 사용하여 액체를 다른 용기에 옮기지 않고 용기를 그대로 사용할 수 있어서 액체를 옮길 때 생성되는 기포를 방지할 수 있습니다.
-
Can Size에 맞춤식 PAD제작이 가능하여 사용재료의 Leak에 의한 낭비 최소화
사용액체 : Grease, Silicone, Epoxy, Paste 등

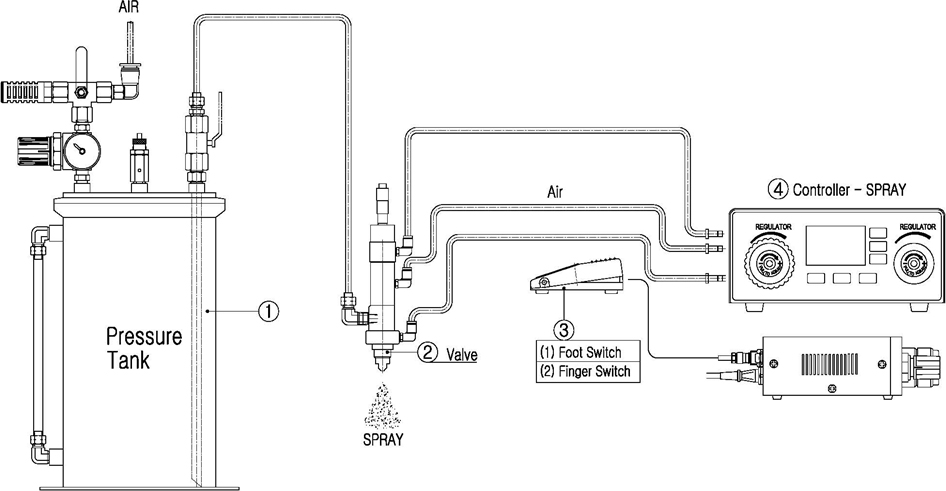

SPRAY
- SPRAY
- Air를 조절하여 액체면에 투입시켜 토출하는 방법으로 시간, 압력, Needle Size를 선택하여 임의로 토출량을 조절하고 스프레이 전용 밸브를 사용하여 분포합니다.

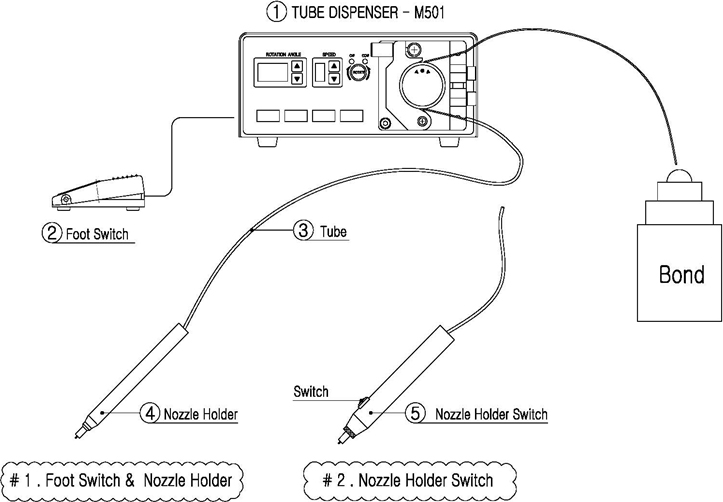

TUBE DISPENSER-M501
- TUBE DISPENSER 설명
- 순간 점착제, 오일, 혐기성 액체, 전해액, 잉크 등 각종 저점도 재료의 미량도포에 적합합니다.
