1K-2T2G

1K-2T2G

1K-2T2GSERIES

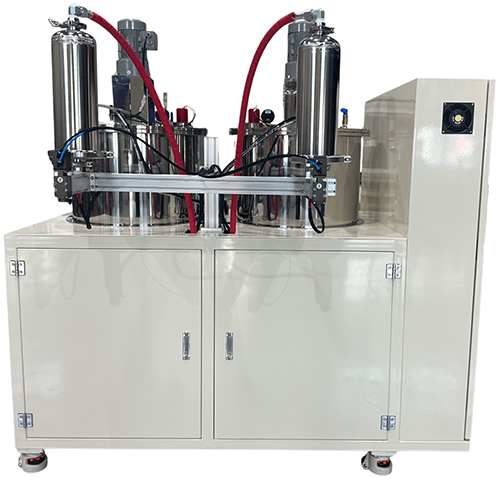

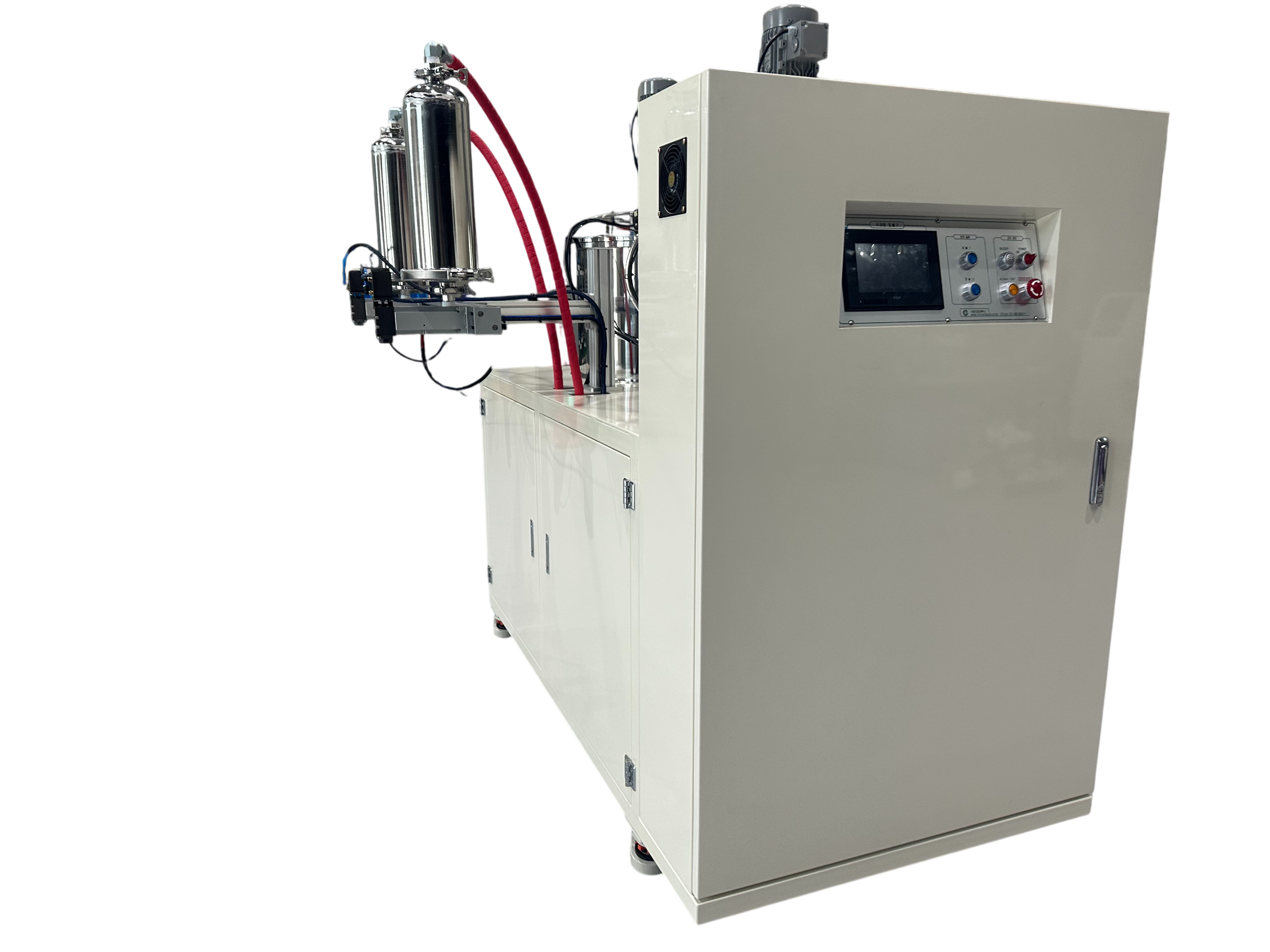

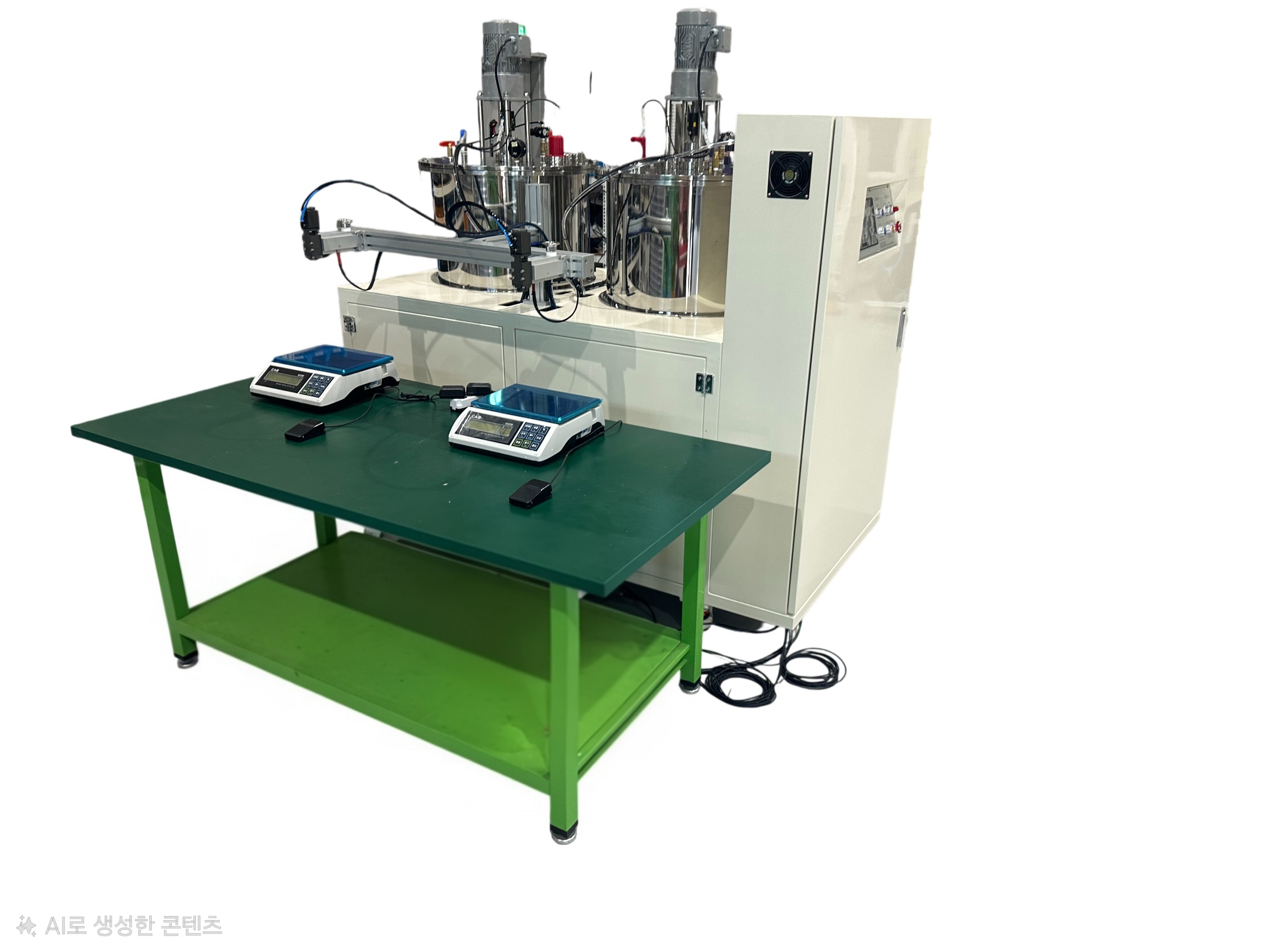

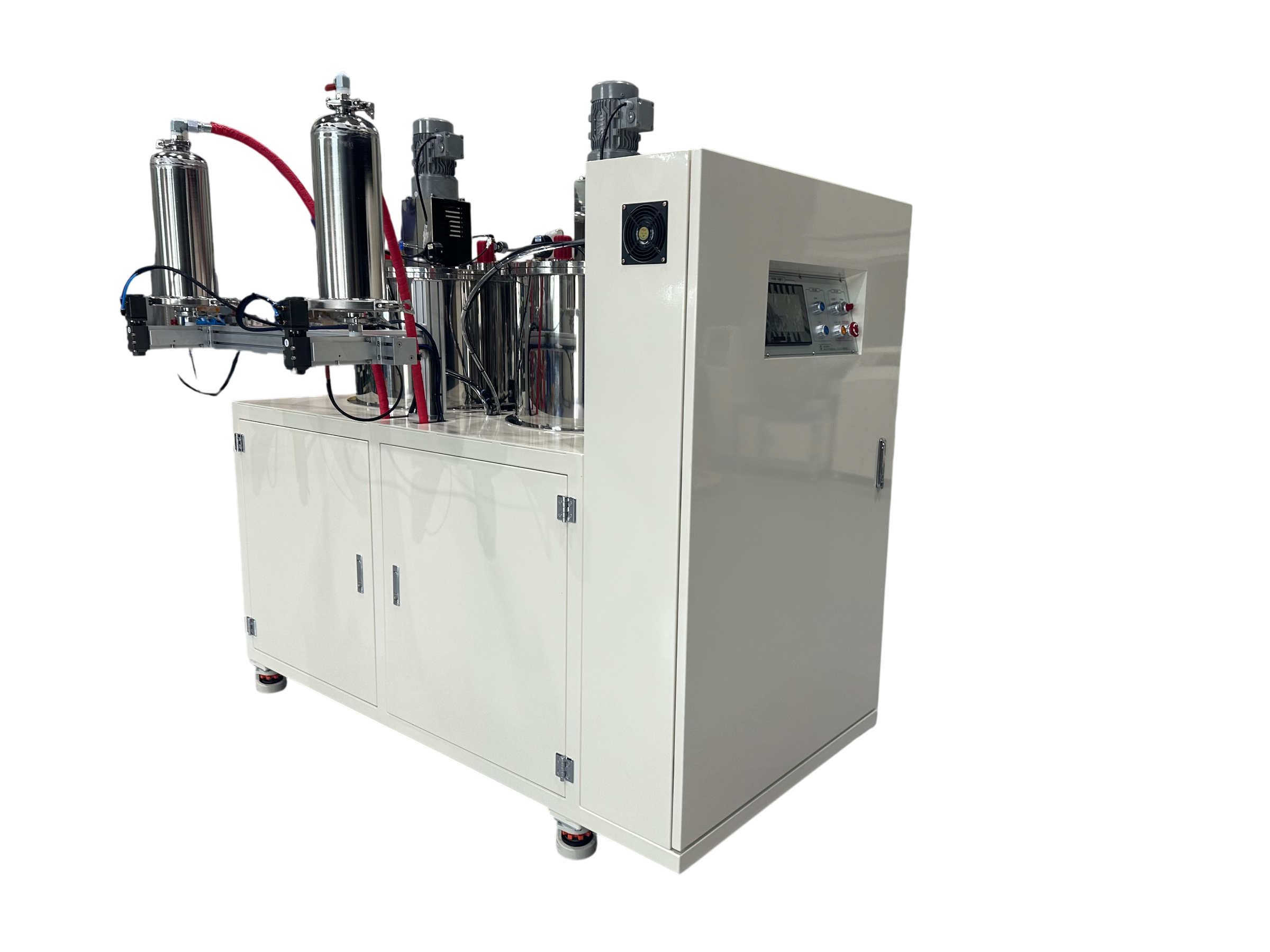

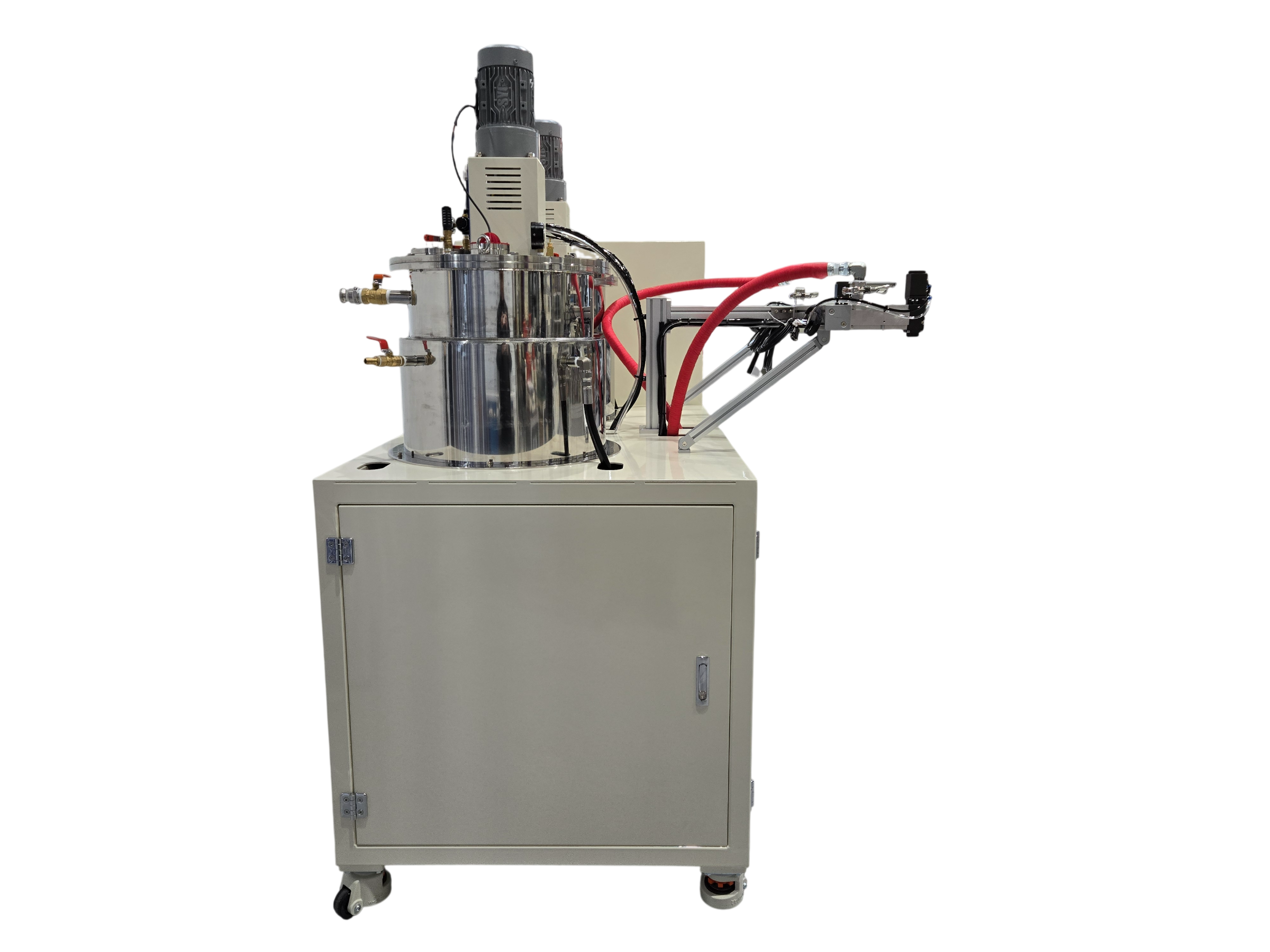

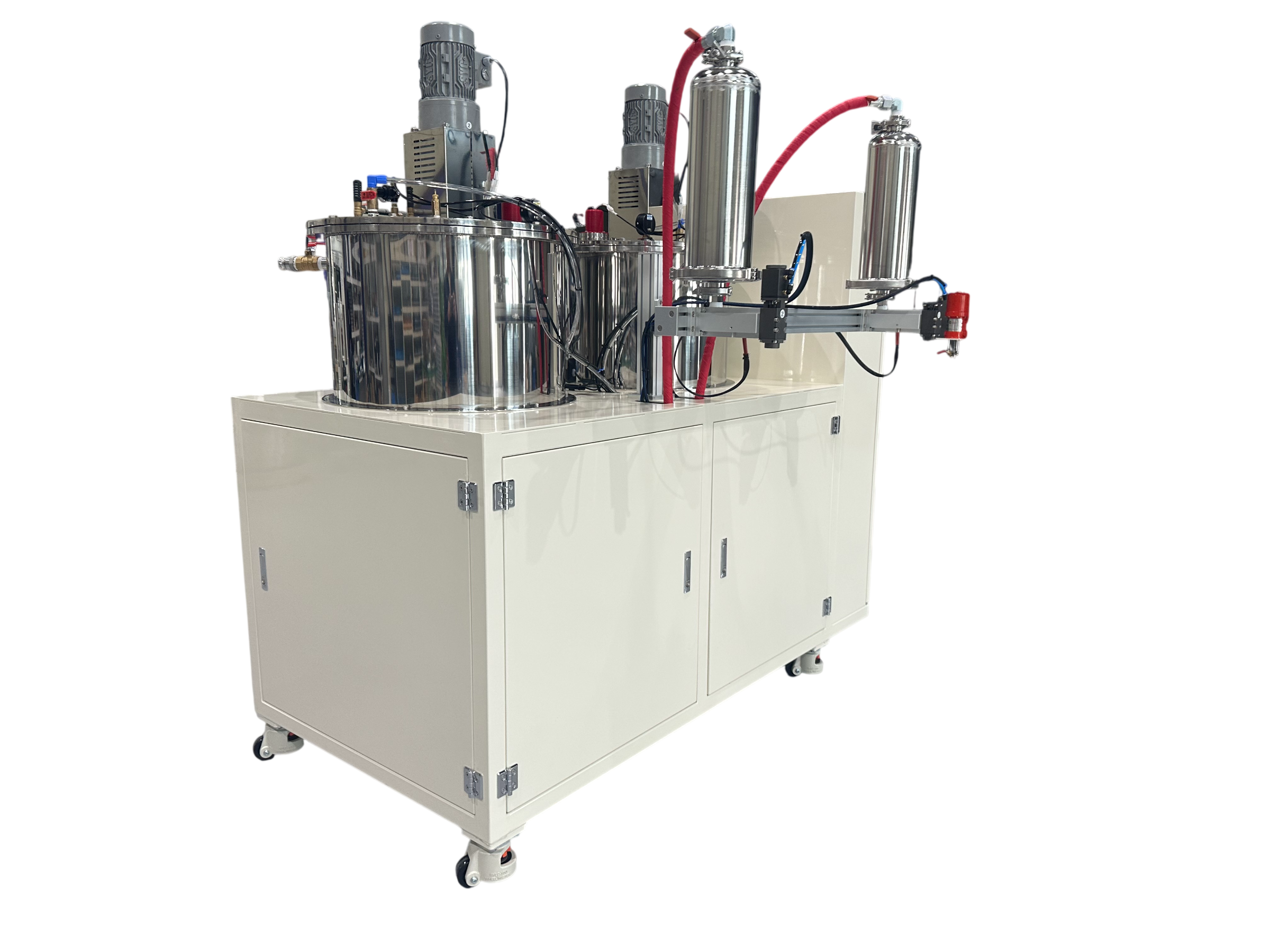

1K-2T2G는 서경크로매틱스의 1액형 정량 토출 시스템입니다.

2중 자켓 타입의 스테인리스 탱크 2기가 재료를 고온으로 균일하게 유지하고, 진공 탈포와 교반으로 기포를 제거하며 재료 상태를 고르게 안정화합니다. 이렇게 전처리된 재료를 고정밀 기어펌프 2세트로 정량 이송 하여 글리세린·왁스·파라핀·오일·실리콘·폴리우레탄·구리스·에폭시 등 다양한 단일 액상 재료를 연속·정밀하게 토출합니다.

2탱크·2펌프 구성으로 한 탱크가 토출하는 동안 다른 탱크에서 재료를 준비·보충할 수 있어 중단 없는 연속 생산이 가능하며, 이중 자켓 히팅과 정밀 온도 유지로 고점도·열가소성 재료도 균일한 점도로 안정적으로 토출합니다.

소형·중형·대형 라인업을 지원하며, 공정 요구에 맞춰 탱크 용량·교반·진공 탈포·히팅 온도 등을 자유롭게 커스터마이징할 수 있습니다. 반도체·디스플레이·자동차 전장 등 정밀 도포가 요구되는 산업에 최적화된 솔루션입니다.

초정밀 기어펌프

±1% 이내 반복 정밀도 보장

2탱크 독립 구성

2T·2G 구성으로 연속 공급 가능

PLC + HMI 제어

7인치 터치스크린 직관적 조작

커스텀 가능

용량·교반·히팅 등 공정 최적화

SPECIFICATION

제품사양
사양 항목 세부 내용 비고
적용 재료 글리세린, 왁스, 파라핀, O-il, 실리콘, 폴리우레탄, 구리스, 에폭시 등 기타
적용 점도 100 ~ 100,000 cps
Tank 재질 & 용량 SUS304, 10L ~ 200L (SUS316L, 교반, 진공탈포, 히팅 – 액상 및 작업에 따라 적용) 커스텀 가능
Pump 재질 & 용량 SKC11, SUS420J2 외 0.1, 0.15, 0.2, 0.3, 0.5, 1.0, 1.5, 3.0, 5.0, 6.0, 8.0, 10, 15, 20, 30, 50, 100, 200cc/rev 커스텀 가능
토출 정밀도 ±1% 이내 (액상 점도, 토출량에 따라 다름) 반복 정밀도
외형 치수 W1,200 × D1,200 × H1,500 mm (표준 기준) 커스텀 가능
전원 사양 AC 220V / 380V (단상·삼상) 50~60Hz
제어 방식 PLC 제어 + HMI 터치스크린 (7인치 이상)
안전 기능 이상 감지 알람, 진공탈포, 비상정지, 탱크 압력 안전변

제품 주요 특징 (Key Features)

제품 주요 특징
No. 특징 상세 설명 구분 비고
01 다양한 수지 적용 글리세린·왁스·파라핀·오일·실리콘·폴리우레탄·구리스·에폭시 등 기타 재료
02 진공 탈포 기능 탱크 내 기포를 진공으로 제거하여 토출 품질 및 도포 신뢰성 향상 기능 옵션
03 교반 장치 내장 탱크 내 수지 침전 방지를 위한 교반기 장착으로 균일한 재료 상태 유지 기능 옵션
04 탱크 잔량 감지 센서 탱크 내 잔량을 실시간 감지하여 재료 부족 시 경보 발생 및 공급 중단 방지 기능
05 초정밀 기어펌프 고정밀 기어펌프 사용으로 설정 토출량의 정확한 반복 재현 가능 성능 반복 정밀도
06 안전 장치 내장 과압·이상 동작 감지 시 자동 정지 및 경보 출력으로 작업자 및 장비 안전 확보 안전
07 소형~대형 라인업 소형 모델부터 대형 모델까지 공정 규모에 맞는 시스템 선택 가능 라인업 커스텀 가능
08 탱크·라인 개별 히팅 탱크 및 이송 라인의 온도를 독립적으로 설정·제어하여 점도 안정화 온도 옵션
09 다양한 토출 방식 포인트 점도포·라인 도포·실링 등 다양한 토출 패턴 구현 가능 성능
10 간편한 조작성 직관적인 UI 설계로 조작 절차를 최소화하여 작업자 피로도 감소 편의
11 자동·수동 모드 선택 자동 연속 작업과 수동 단축 작업을 상황에 따라 선택하여 운용 가능 편의
12 터치스크린 HMI 터치스크린 기반 HMI로 프로그램 설정·변경을 간편하게 처리 편의
13 자동화 라인 연동 Robot·PLC·컨베이어 라인 등 외부 자동화 시스템과 인터페이스 연동 가능 자동화 옵션
