1K-NG-R

1K-NG-RSERIES

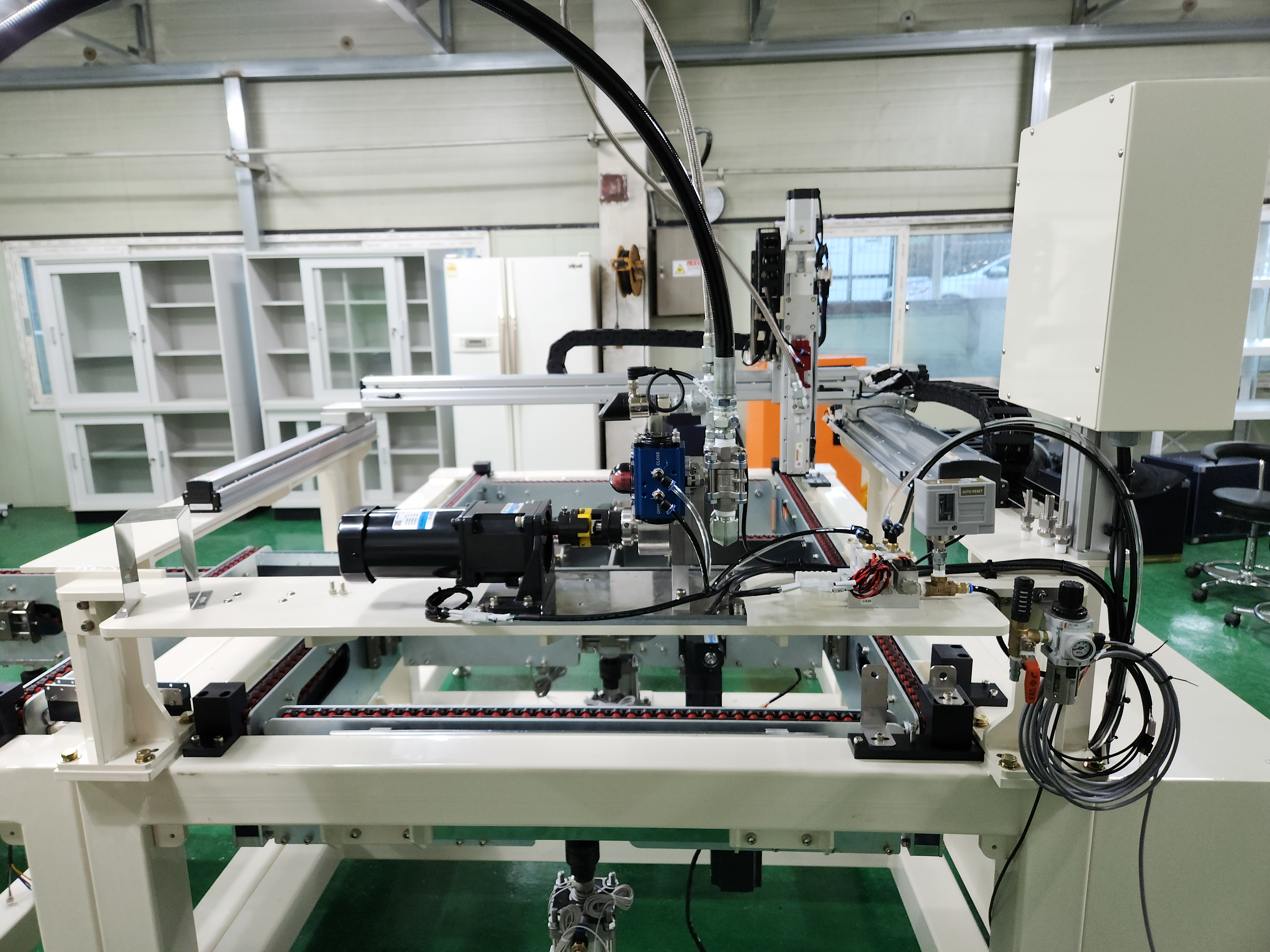

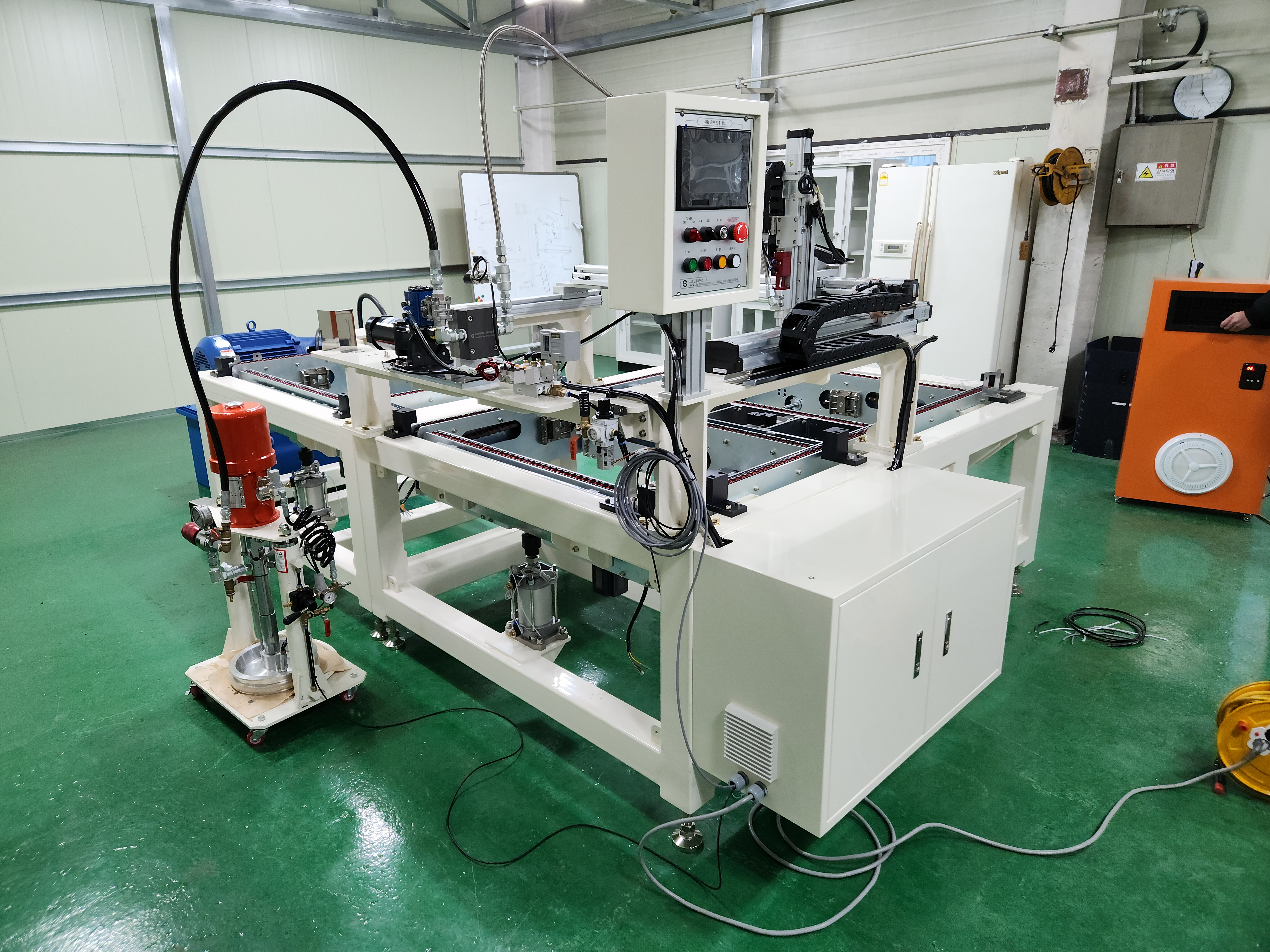

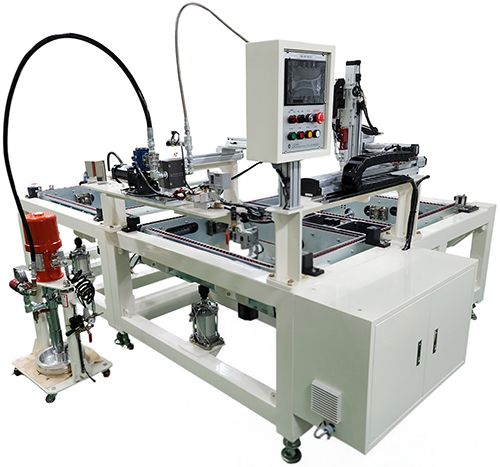

1K-NG-R Type은 서경크로매틱스의 1액형 캔펌프 + 기어펌프+ 로봇 방식 정밀 정량 토출 시스템입니다.

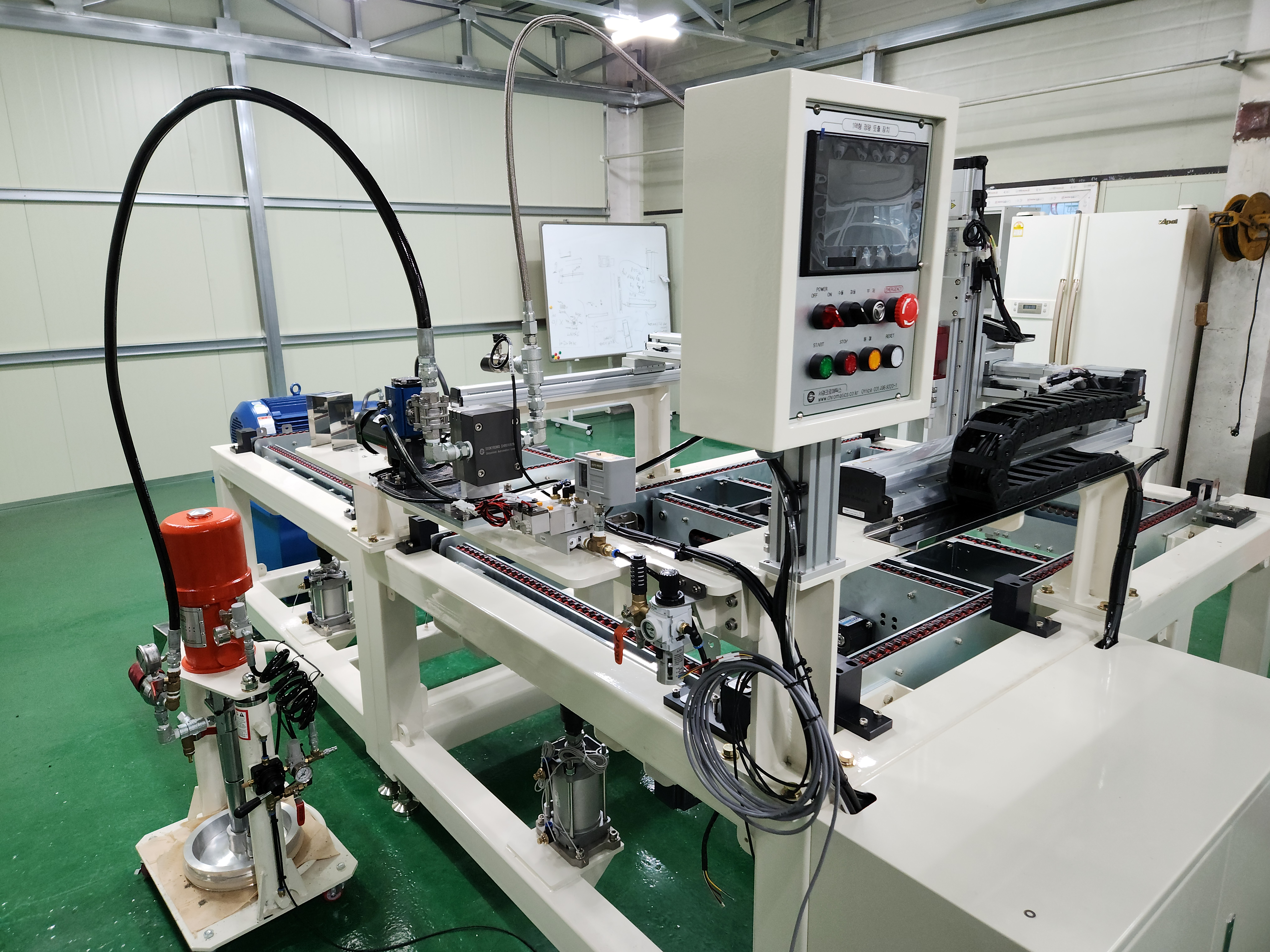

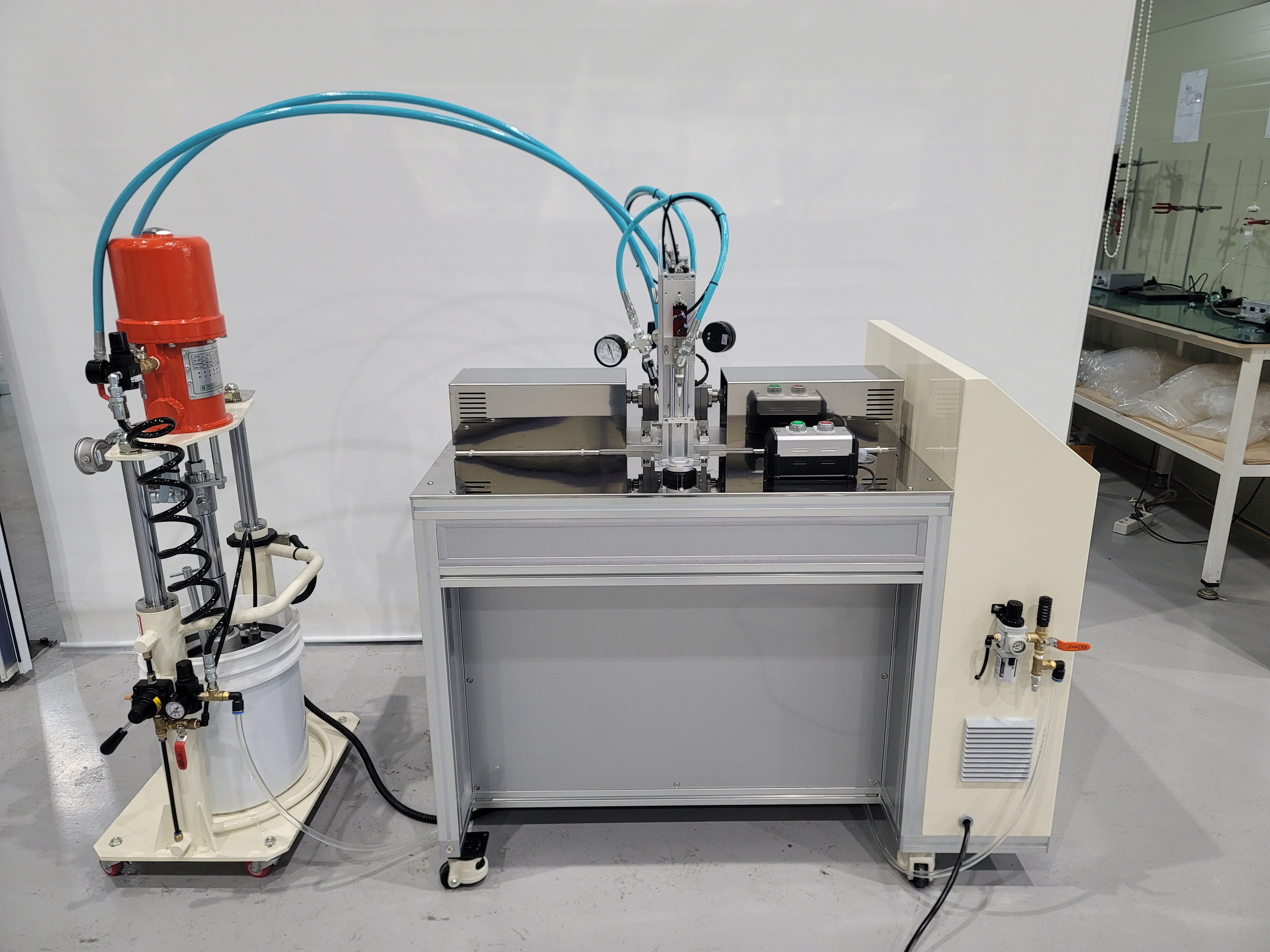

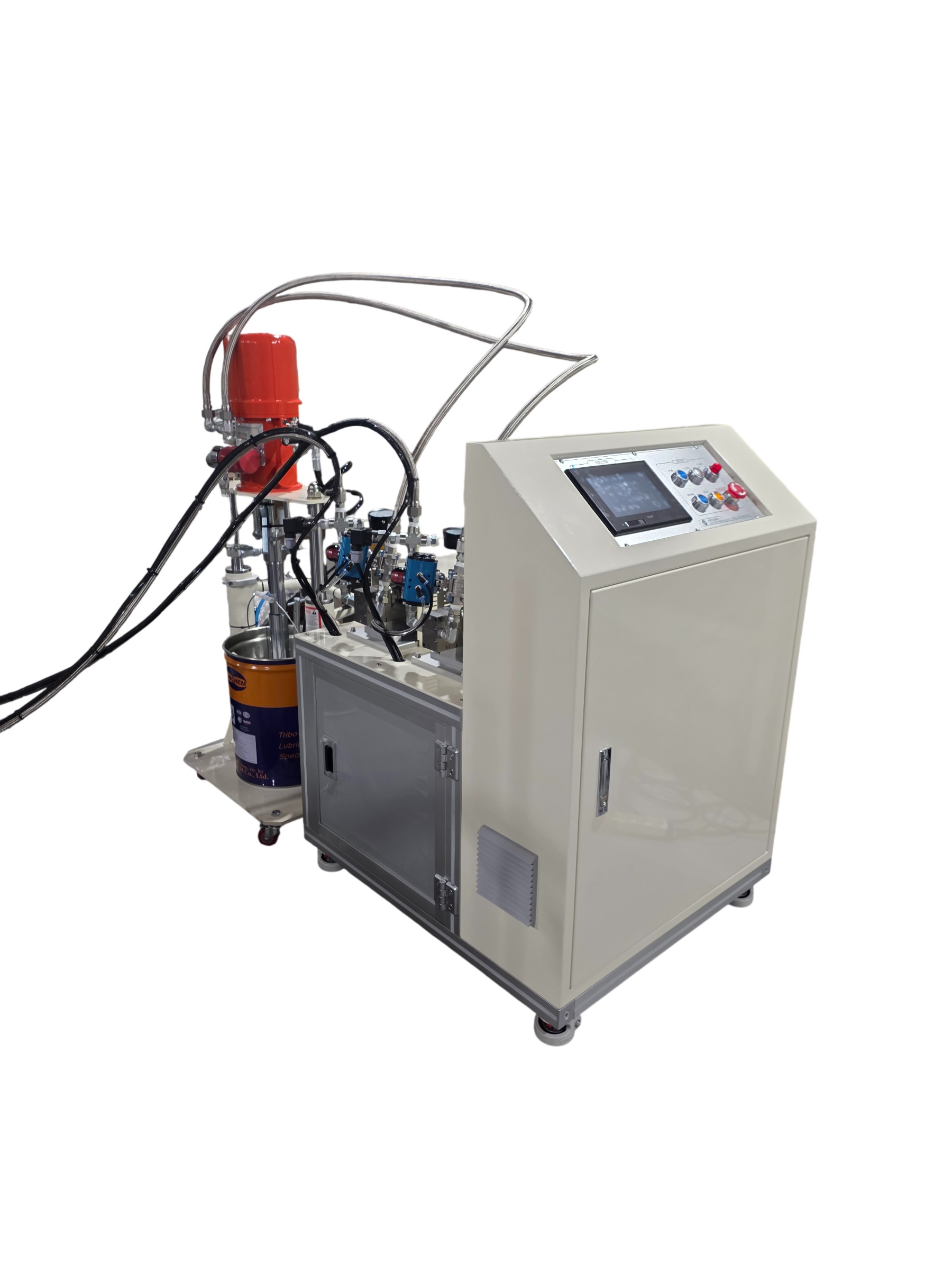

캔펌프로 1L·5L·20L·200L 등 다양한 규격의 벌크 용기에서 재료를 직접 안정적으로 공급하고, 초정밀 기어펌프로 정량 계량하여 글리세린·왁스·실리콘·에폭시 등 단일 액상 재료를 ±1% 이내의 정밀도로 반복 토출합니다.

캔펌프 공급 방식은 카트리지 교체 없이 대용량 연속 생산이 가능하며, 기어펌프 정량 제어와 결합해 점도 변화와 공압 편차에 강하고 미세 도포부터 대용량 연속 토출까지 균일한 품질을 안정적으로 유지합니다.

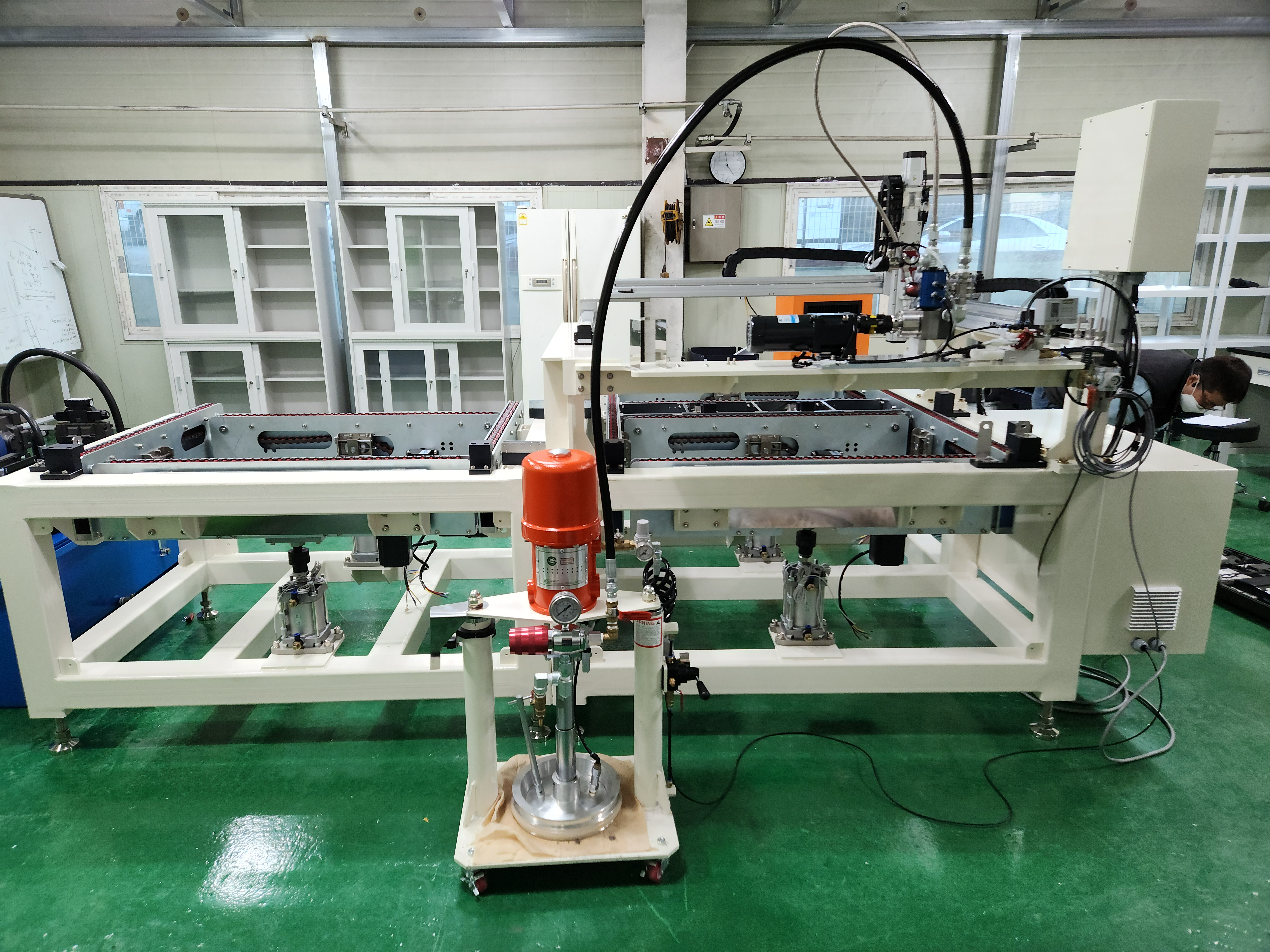

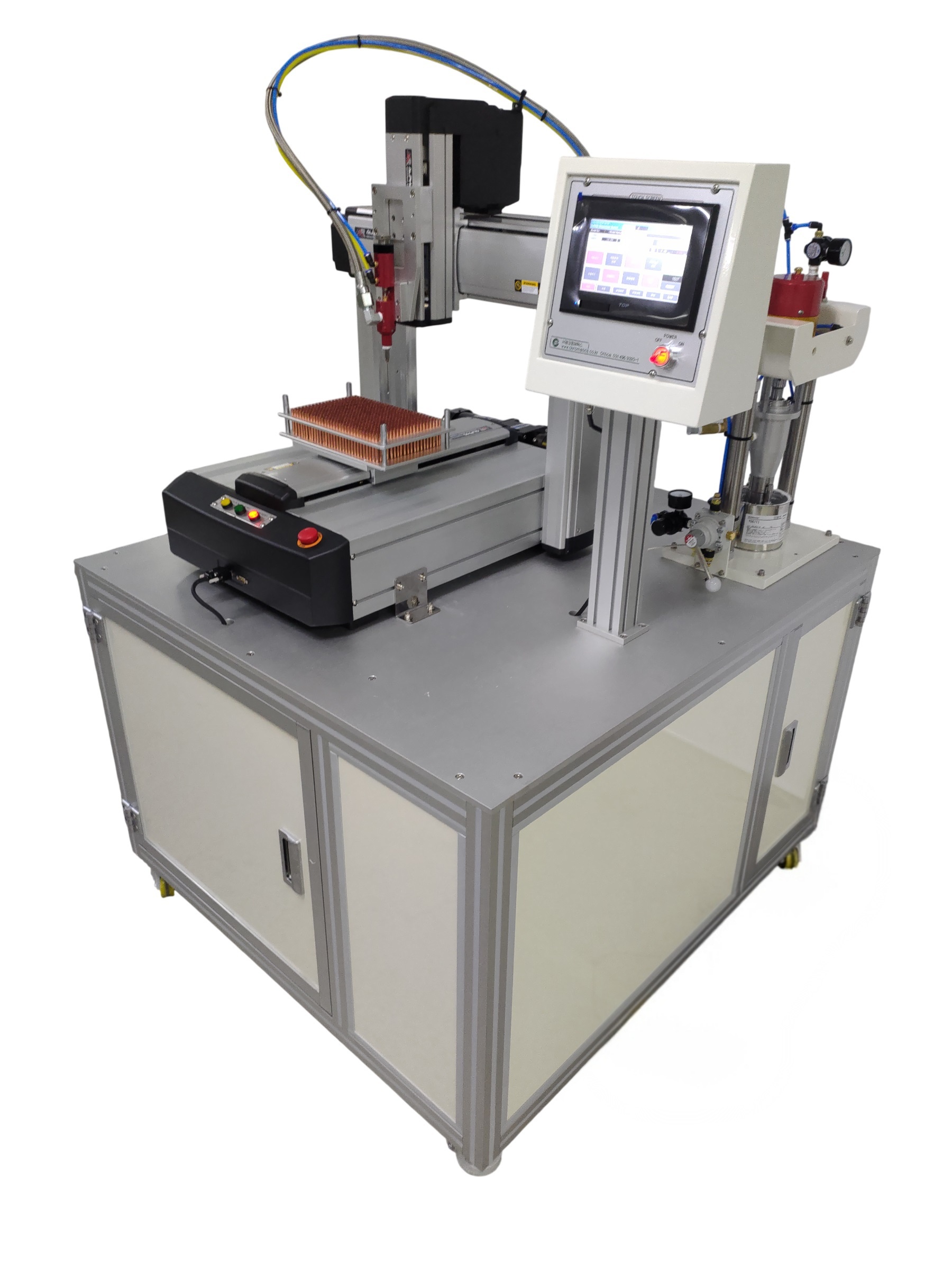

3축 XYZ 직교 로봇 기반으로 포인트·라인·면도포 등 다양한 토출 패턴을 자동으로 구현하며, 데스크탑형부터 대형 인라인 시스템까지 공정 규모에 맞춰 커스터마이징이 가능합니다. 반도체·디스플레이·자동차 전장 등 정밀 도포가 요구되는 산업에 최적화된 솔루션입니다.

1L~200L 벌크 용기 직접 공급, 카트리지 교체 불필요

±1% 이내 반복 정량 토출 보장

포인트·라인·면도포 다양한 패턴 자동 구현

7인치 터치스크린 직관적 조작

SPECIFICATION

제품사양
사양 항목	세부 내용	비고
적용 재료	글리세린, 왁스, 파라핀, O-il, 실리콘, 폴리우레탄, 구리스, 에폭시 등 기타
적용 점도	100 ~ 1,000,000 cps	고점도 대응
공급 방식	Can Pump & Gear Pump
공급 용기 (CAN)	1L, 5L, 20L, 200L 기타	커스텀 가능
계량 펌프 (Gear Pump)	SKC11, SUS420J2 외 0.1, 0.15, 0.2, 0.3, 0.5, 1.0, 1.5, 3.0, 5.0, 6.0, 8.0, 10, 15, 20, 30, 50, 100, 200 cc/rev

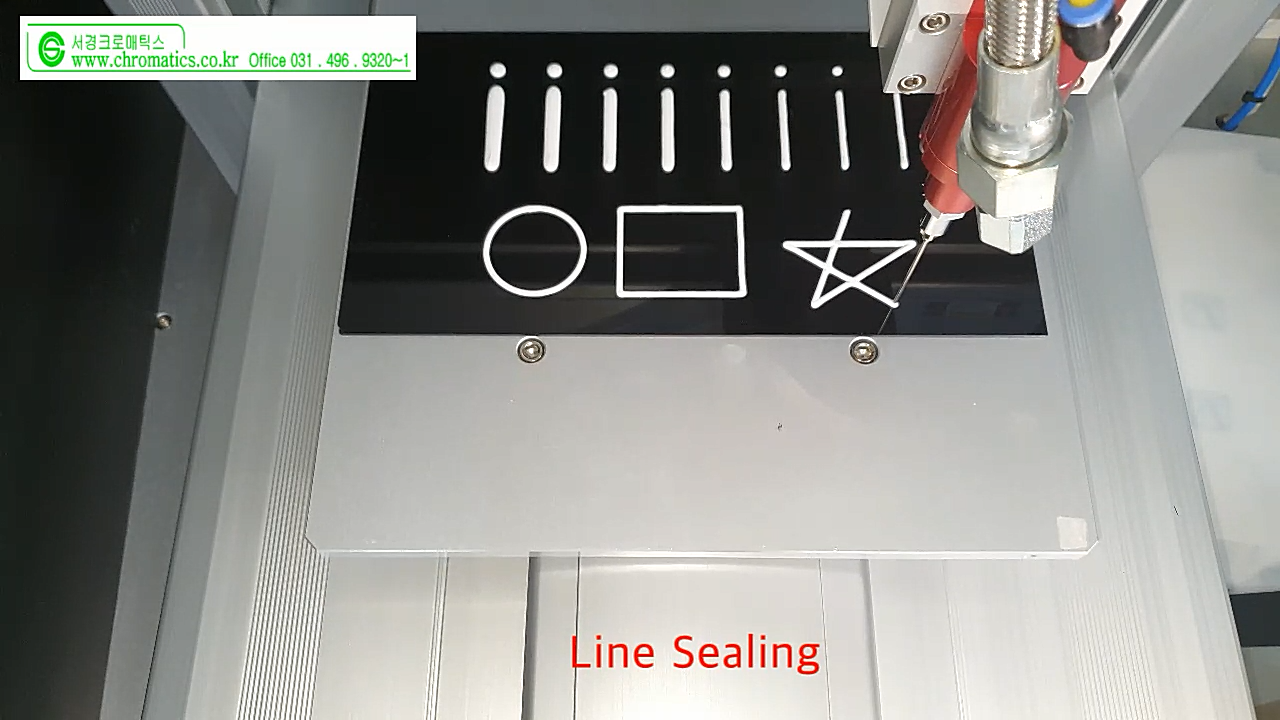

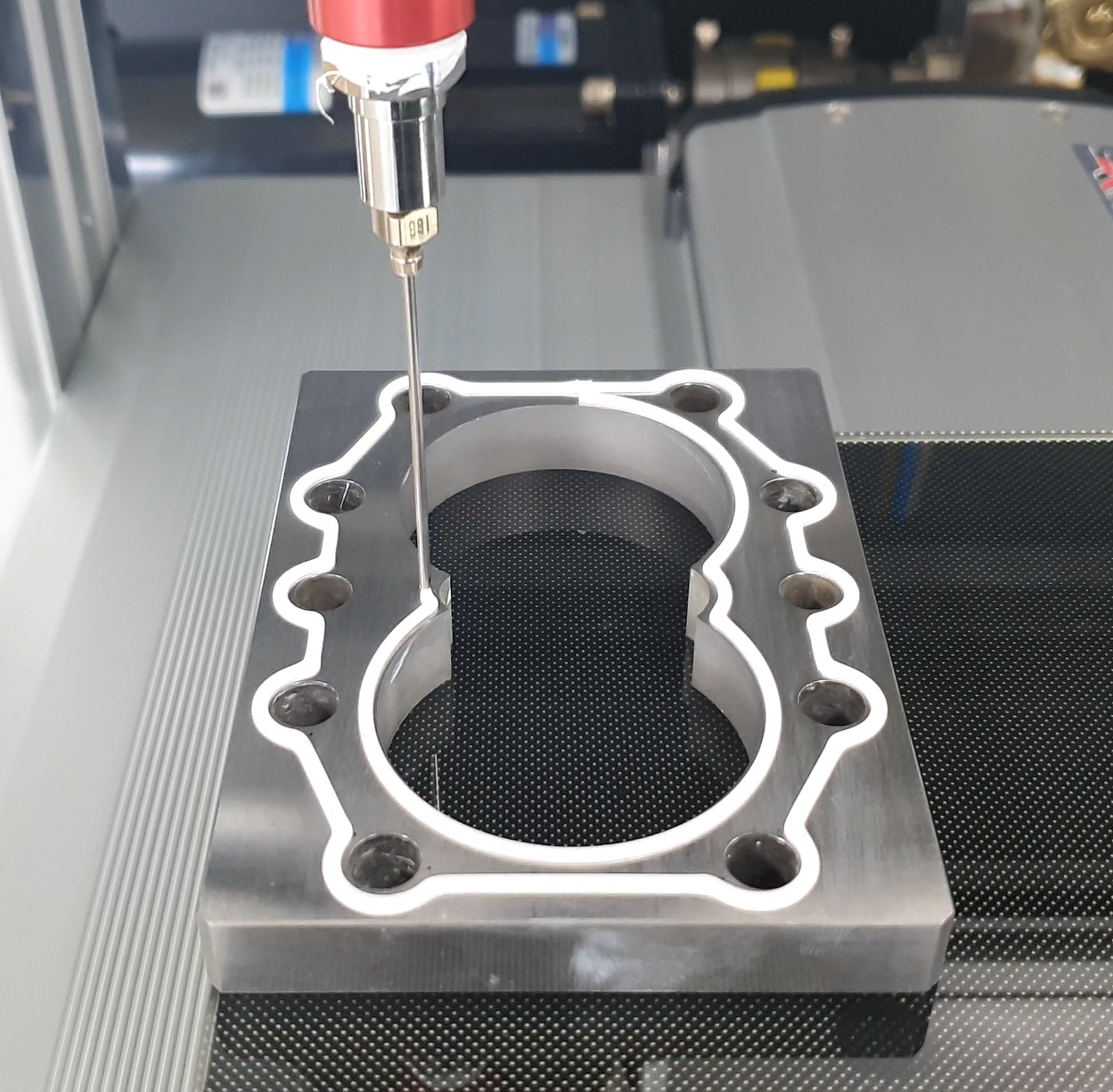

토출 방식	포인트·라인·면(실링) 도포
토출 정밀도	±1% 이내 (액상 점도·토출량에 따라 다름)	반복 정밀도
로봇 사양	3축 XYZ 직교 로봇 (데스크탑형 ~ 대형 인라인 시스템)	커스텀 가능
재료 온도 제어	히터·온도 옵션 (상온~80℃)	옵션
사용 공압	5 ~ 7 bar (0.5 ~ 0.7 MPa)
외형 치수	W1,100 × D850 × H1,550 mm (표준 기준)	커스텀 가능
전원 사양	AC 220V / 380V (단상·삼상) 50~60Hz
제어 방식	PLC 제어 + HMI 터치스크린 (7인치 이상), (PLC + HMI 제어 (CAD & CAM Option)
안전 기능	과압·이상 감지 알람, 재료 레벨 감지, 비상정지

제품 주요 특징 (Key Features)

제품 주요 특징
No.	특징	상세 설명	구분	비고
01	캔펌프 대용량 공급	1L~200L 벌크 용기 직접 공급, 카트리지 교체 불필요	공급
02	고점도 재료 대응	팔로워 플레이트로 고점도 재료 안정 공급	재료
03	초정밀 기어펌프 정량	기어펌프로 설정 토출량 ±1% 이내 반복 재현	성능
04	XYZ 로봇 자동화	직교 로봇으로 포인트·라인·면도포 자동 구현	자동화
05	소형~대형 라인업	데스크탑형부터 대형 인라인까지 규모별 커스텀	라인업	커스텀 가능
06	다양한 토출 방식	포인트·라인 도포·실링 등 다양한 패턴 구현	성능
07	레시피 저장·관리	제품별 토출 조건·패턴 프로그램 저장·호출	편의
08	터치스크린 HMI 조작	7인치 HMI 직관적 UI로 설정·변경, 자동·수동 모드	편의
09	안전 장치 내장	과압·이상·재료 레벨 감지 시 자동 정지·경보	안전
10	자동화 라인 연동	Robot·PLC·컨베이어 등 외부 시스템 연동	자동화	옵션
