1K-N-T

1K-N-TSERIES

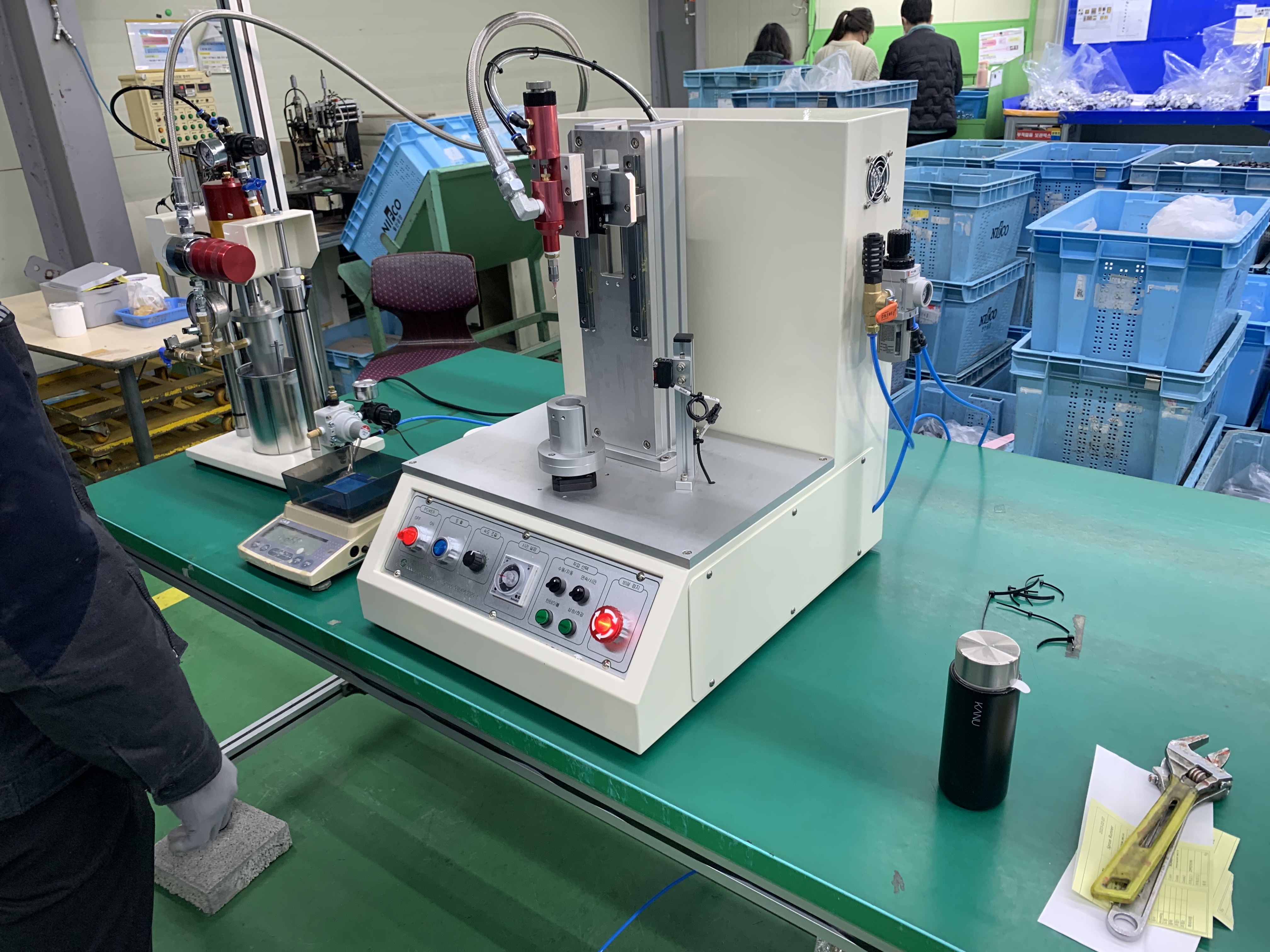

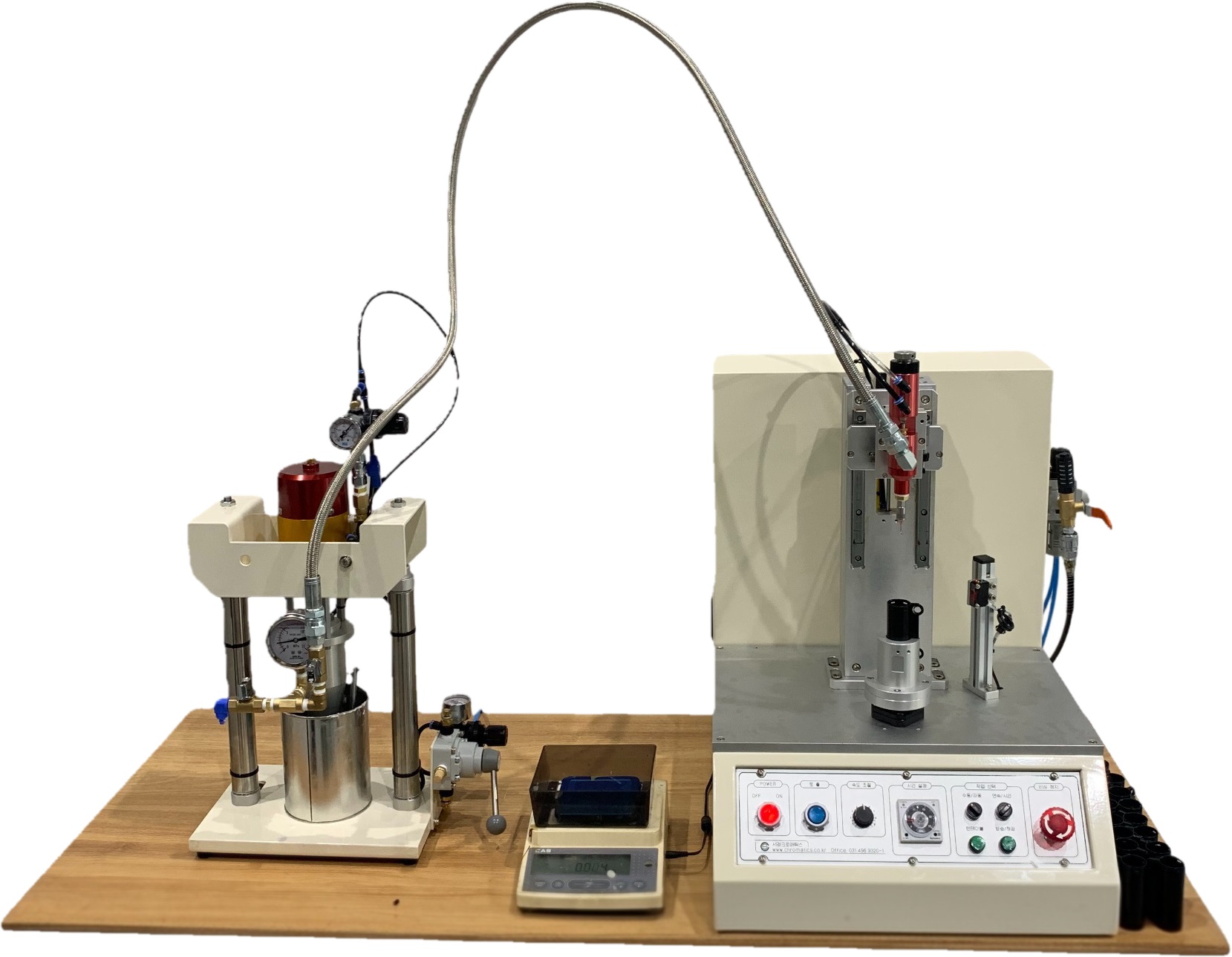

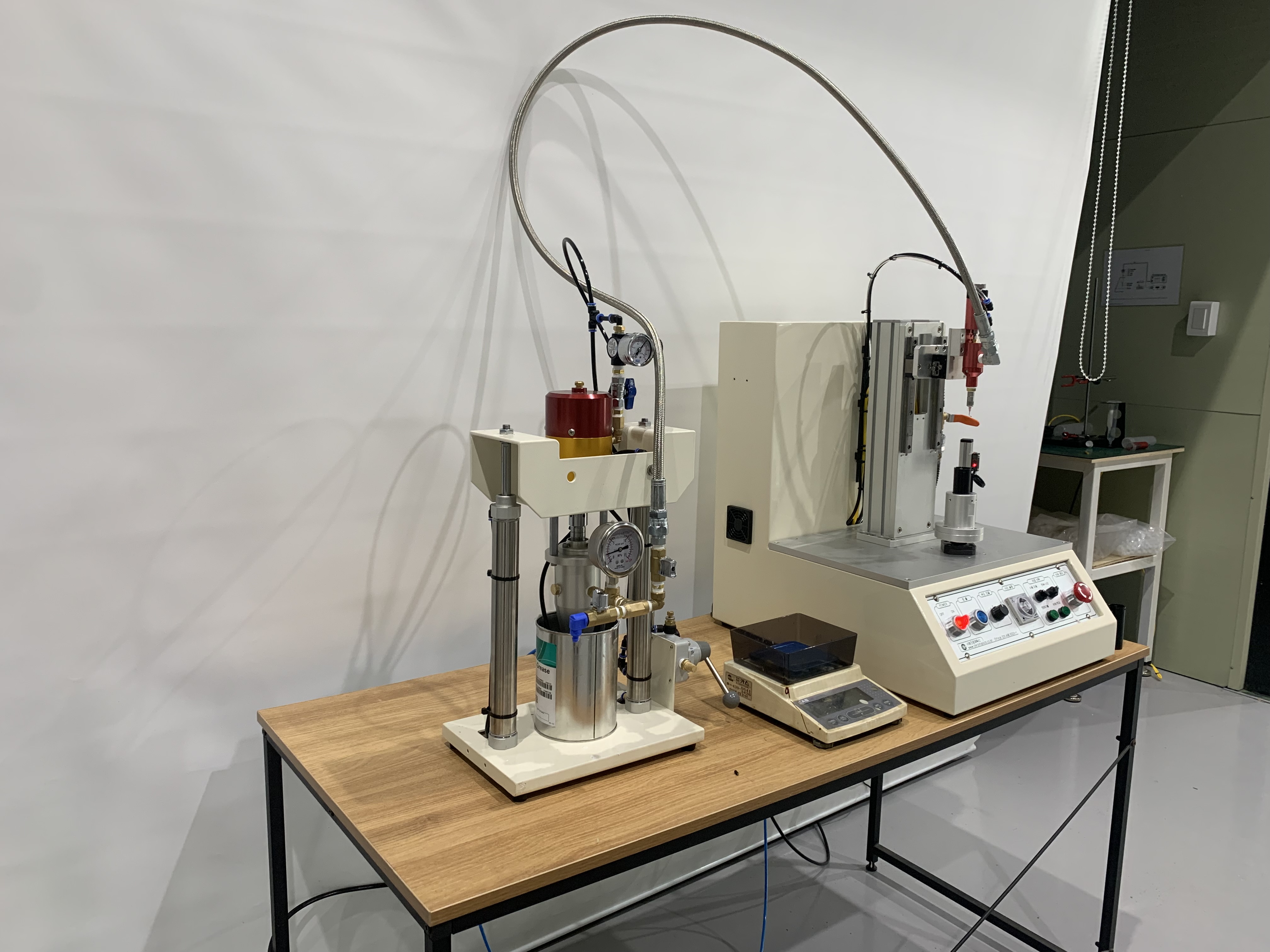

1K-N-T Type은 서경크로매틱스의 Can Pump + Turn Table 방식 정밀 토출 시스템입니다.

캔펌프로 고점도 액상을 원용기 그대로 공급하고, 턴테이블 회전을 통해 일정하고 정밀한 토출을 구현합니다.

구리스·실리콘·글리세린·왁스·파라핀·오일 등 다양한 단일 액상 재료에 대응하며, 용기 교체 없이 연속 작업이 가능한 것이 핵심 특징입니다.

바렐, 카트리지, 기어펌프, 캔펌프, 등 장착 연동 가능.

100,000cps ~1,500,000cps 이송

단순한 Jig 변경으로 여러 제품에 적용 가능

SPECIFICATION

제품사양
사양 항목	세부 내용	비고
적용 재료	구리스, 실리콘, 글리세린, 왁스, 파라핀, 오일 등 단일 고점도 액상
적용 점도	100,000cps ~ 1,500,000cps 이상	고점도 전용
공급 방식	캔펌프 (원용기 직결 공급)	용기 교체 없이 연속
캔 용량	1 kg · 2 kg · 10 kg · 20 kg · 200kg 선택 장착	재료별 대응
턴테이블	인덱스 회전 방식, 스테이션 수 커스텀	커스텀 가능

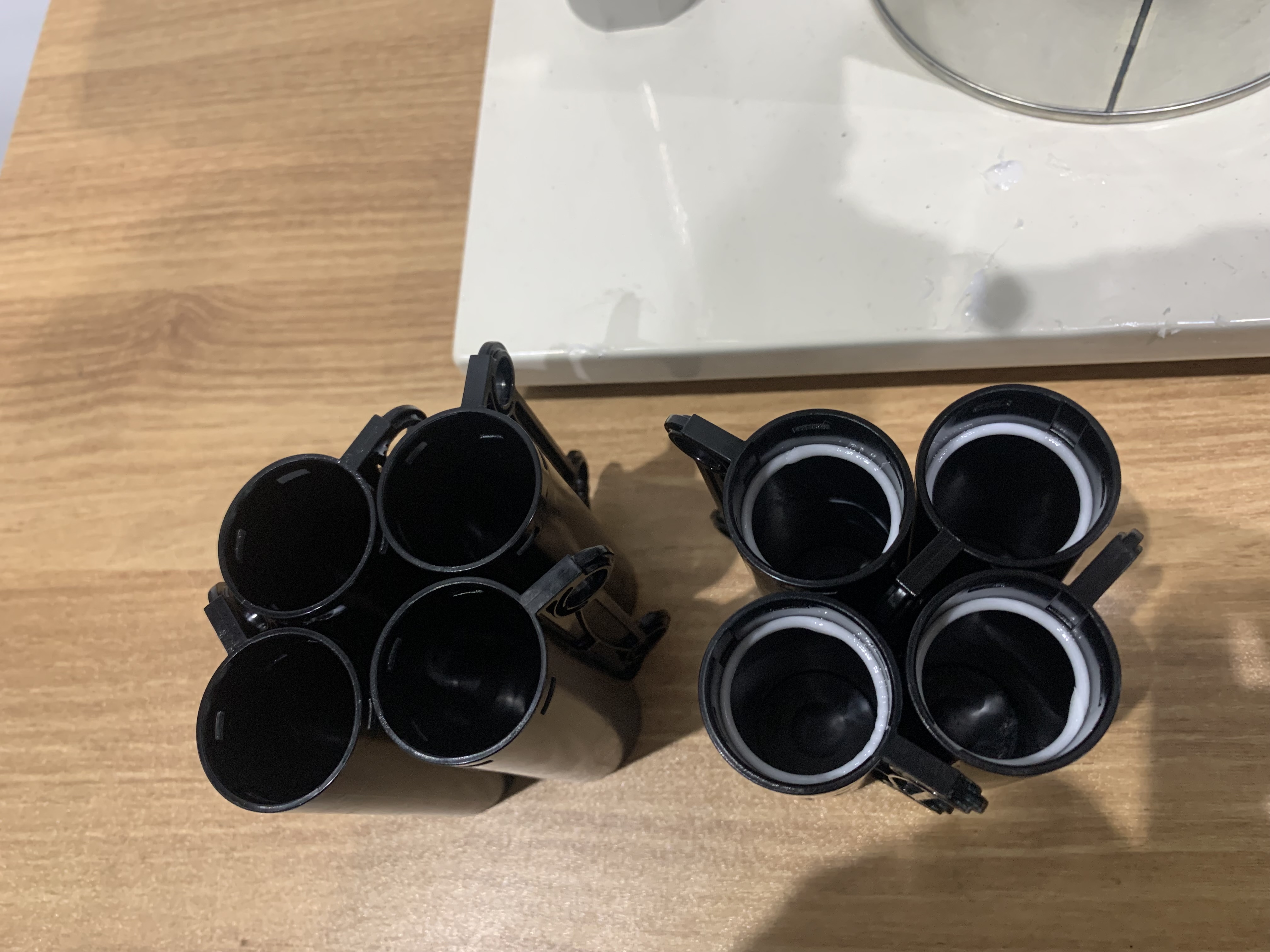

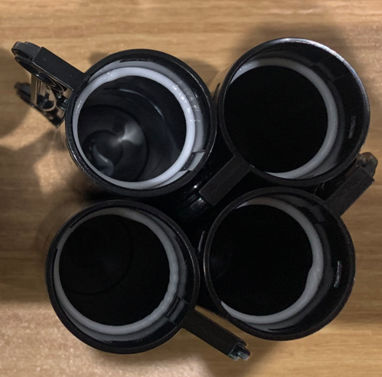

토출 방식	원형 라인 도포
토출 정밀도	±2% 이내 반복 재현 (점도에 따라 다름)	반복 정밀도
노즐 사양	싱글 노즐 (구경 커스텀)	커스텀 가능
제어 방식	PLC 제어 + 터치 패널
외형 치수	W800 × D800 × H1,200 mm (표준 기준)	커스텀 가능
전원 사양	AC 220V (단상) 50~60Hz
에어 사양	0.4 ~ 0.6 MPa
안전 기능	이상 감지 알람, 비상정지
옵션 사항	Robot · PLC · 컨베이어 자동화 라인 연동	옵션

제품 주요 특징 (Key Features)

제품 주요 특징
No.	특징	상세 설명	구분	비고
01	원용기 직접 공급	캔펌프로 원용기 그대로 장착, 별도 재료 이송 없이 직접 공급	핵심
02	고점도 재료 전용	구리스·실리콘·글리세린·왁스·파라핀·오일 등 고점도 단일 액상 전용	성능

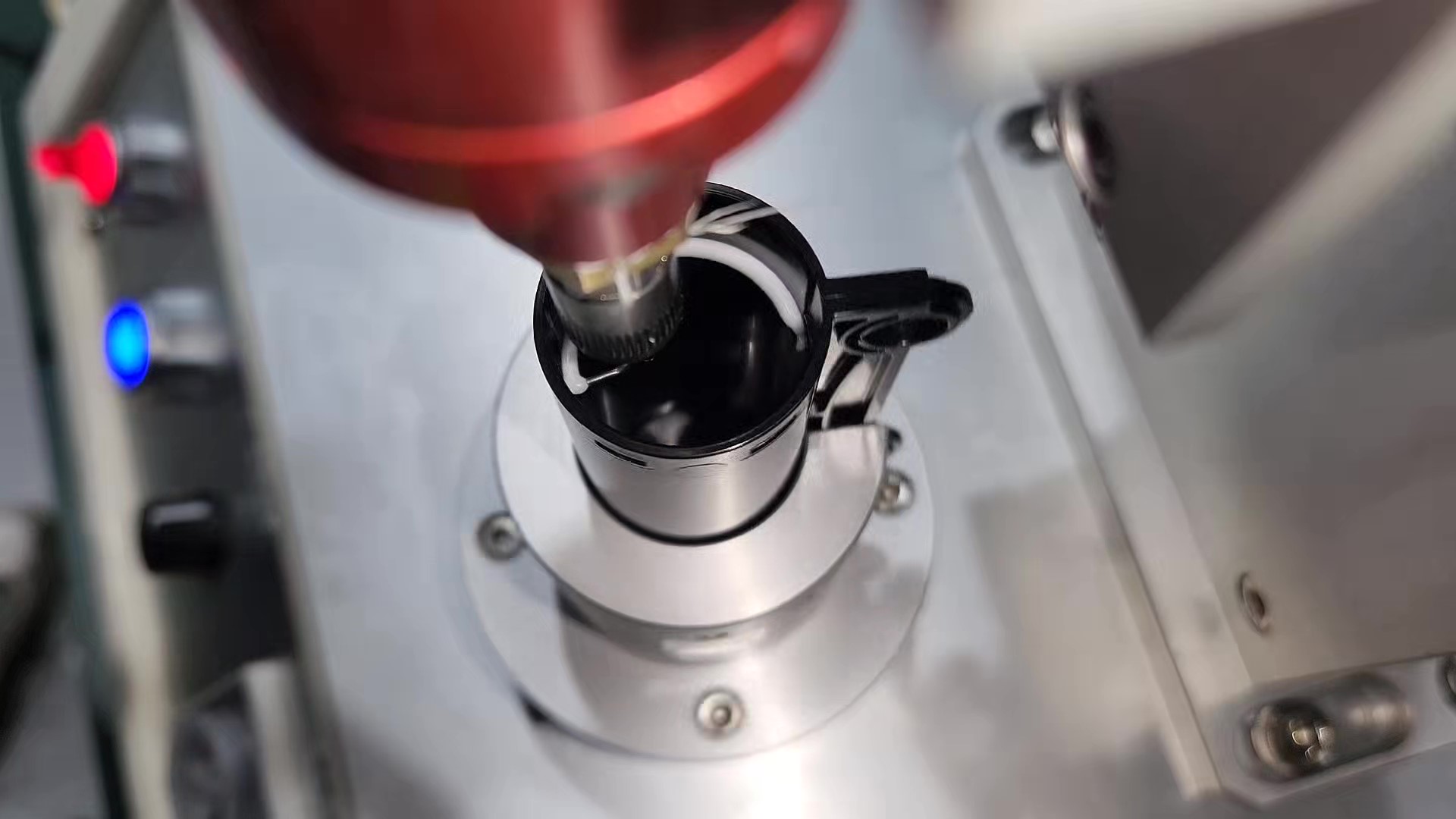

03	턴테이블 회전 정밀 도포	인덱스 회전 방식으로 다수 작업점을 연속·균일하게 반복 토출	핵심
04	연속 작업 가능	원용기 직결로 재료 교체 중단 없이 연속 생산, 생산성 향상	생산성
05	정량 반복 토출	±2% 이내 반복 재현, 안정적 토출량 유지	성능
06	다양한 단일 액상 적용	고점도 재료 전 기종 호환, 제품별 맞춤 정밀 도포	재료
07	PLC 자동·수동 제어	자동 연속·수동 단축 모드 선택, 터치 패널 직관적 UI	제어
08	지그 커스텀 대응	제품 변경 시 지그 수정으로 다품종 생산 적합	확장	커스텀 가능
09	자동화 라인 연동	Robot·PLC·컨베이어 등 외부 자동화 시스템과 인터페이스 연동	자동화	옵션
