1K-CAD & CAM-R

1K-CAD & CAM-RSERIES

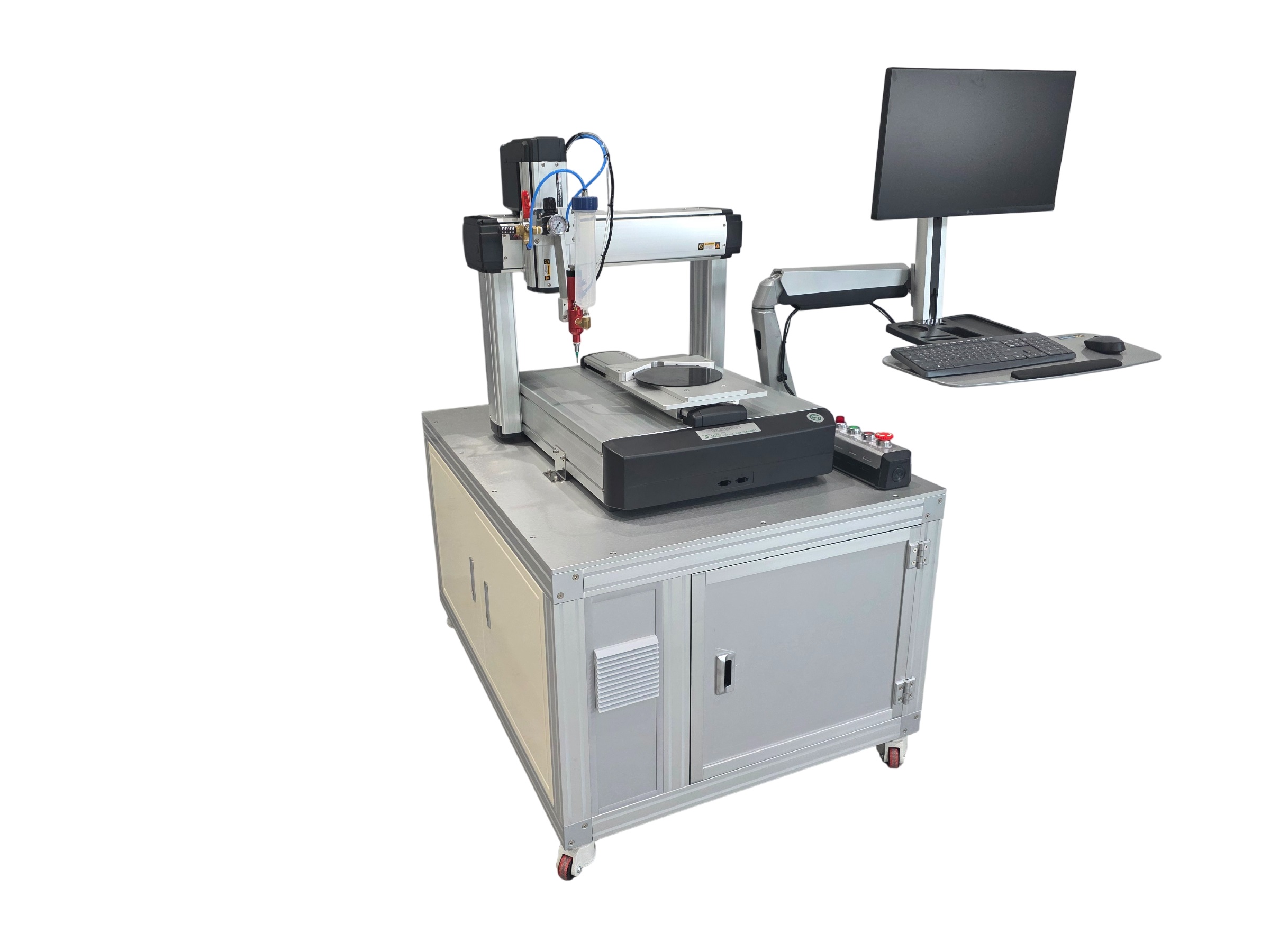

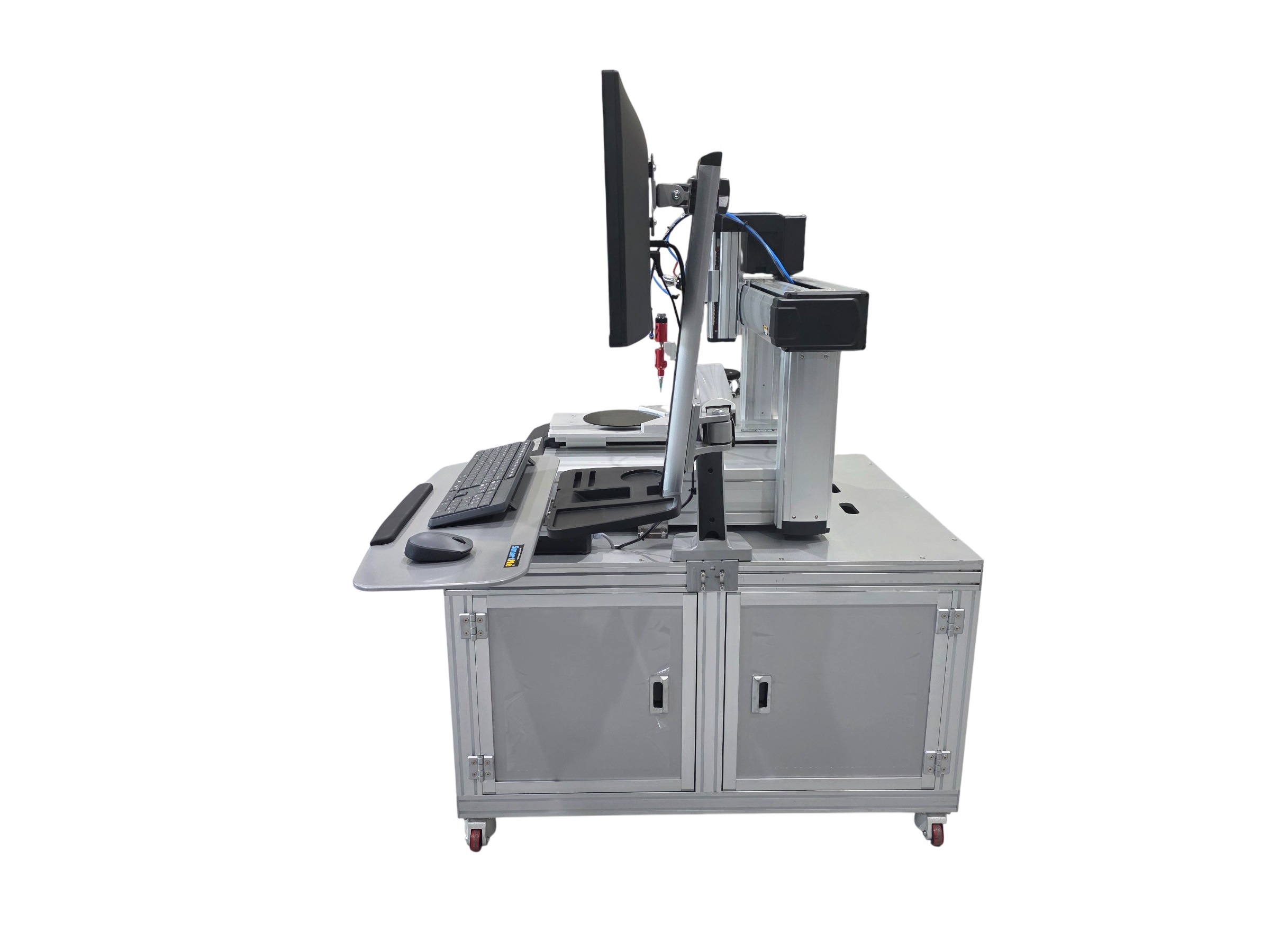

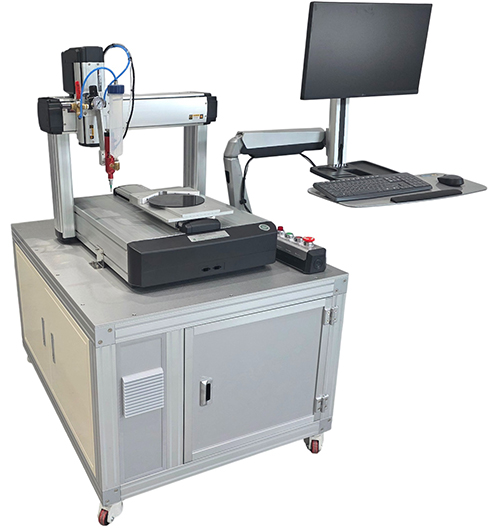

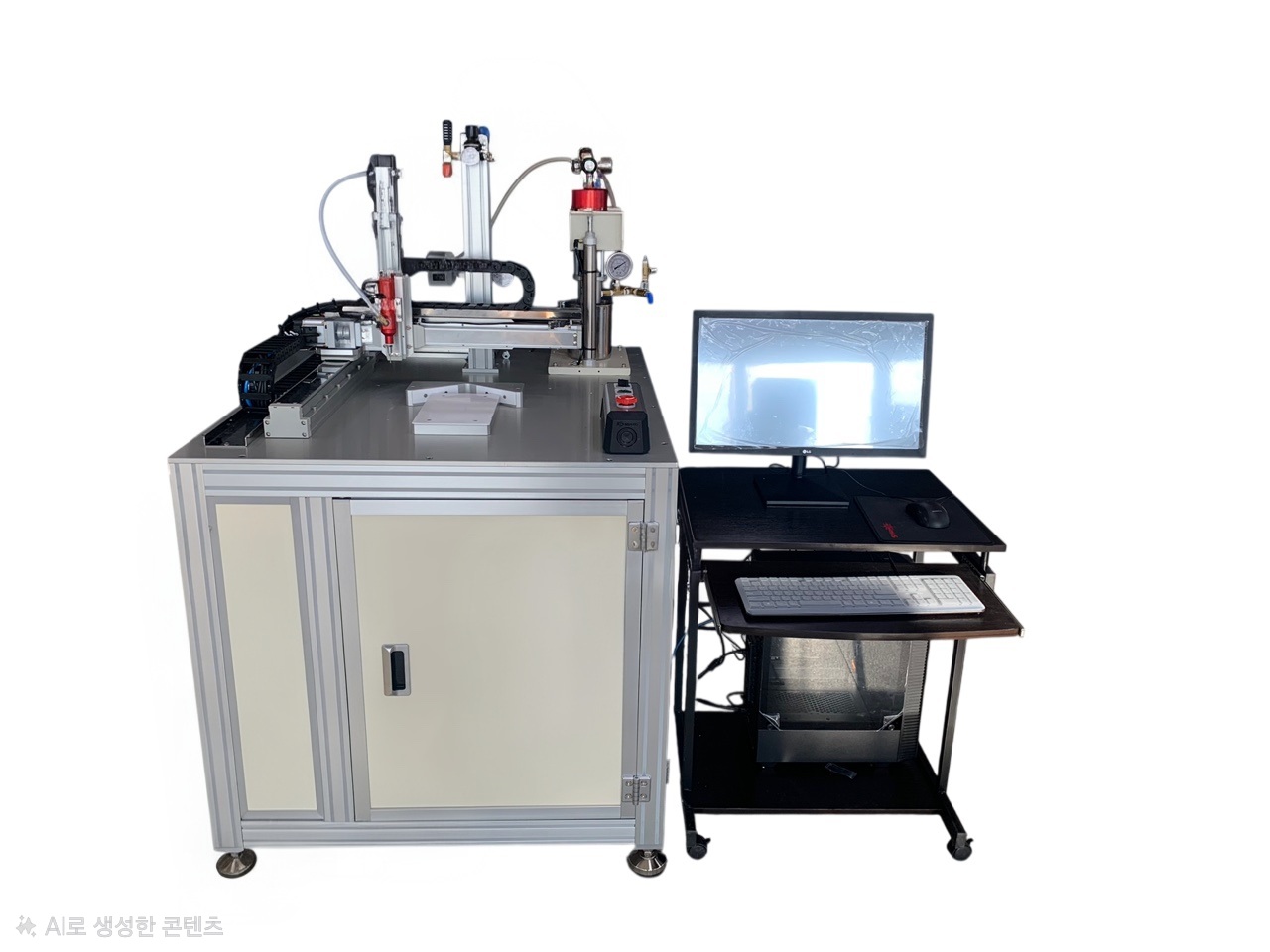

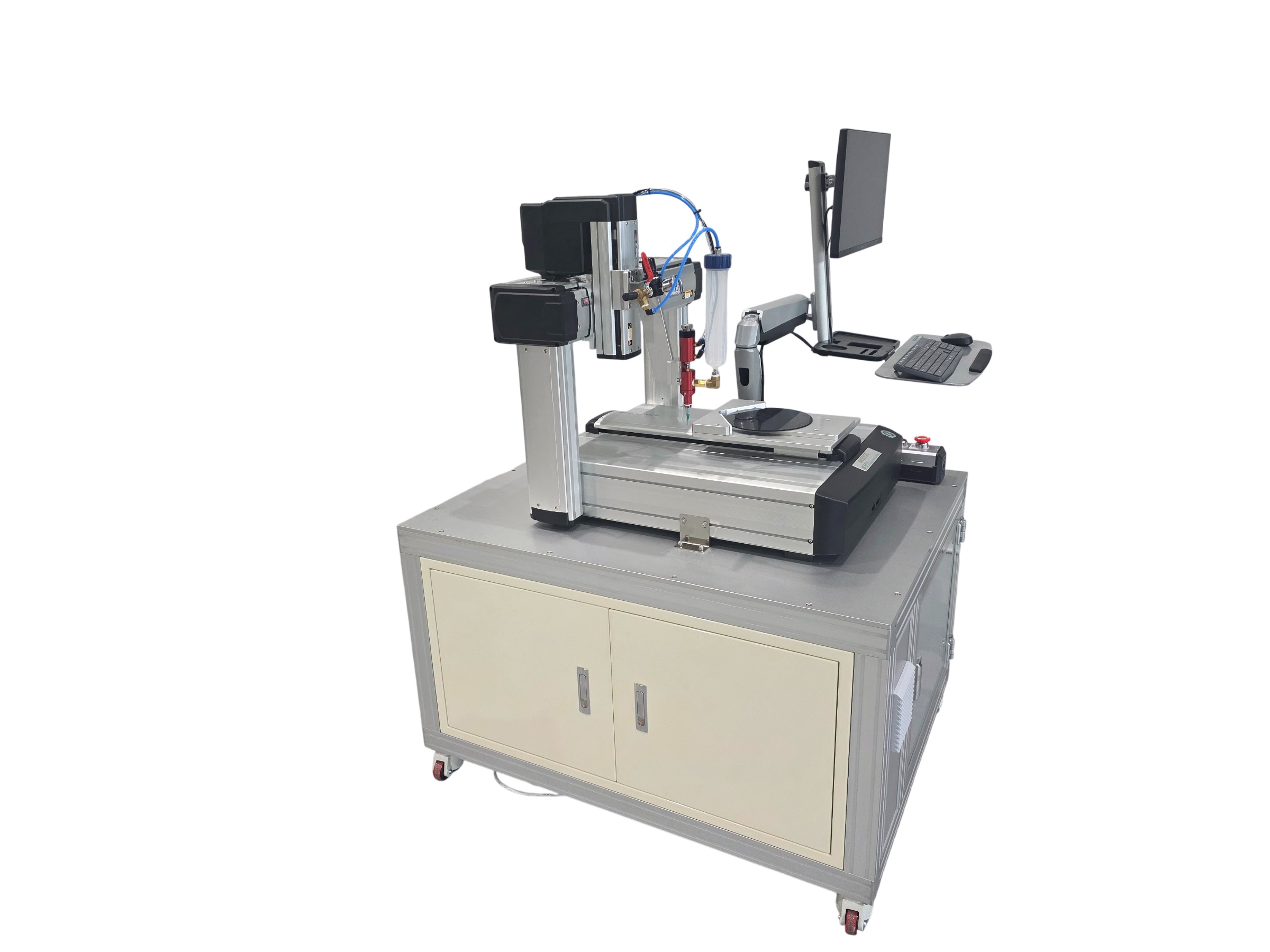

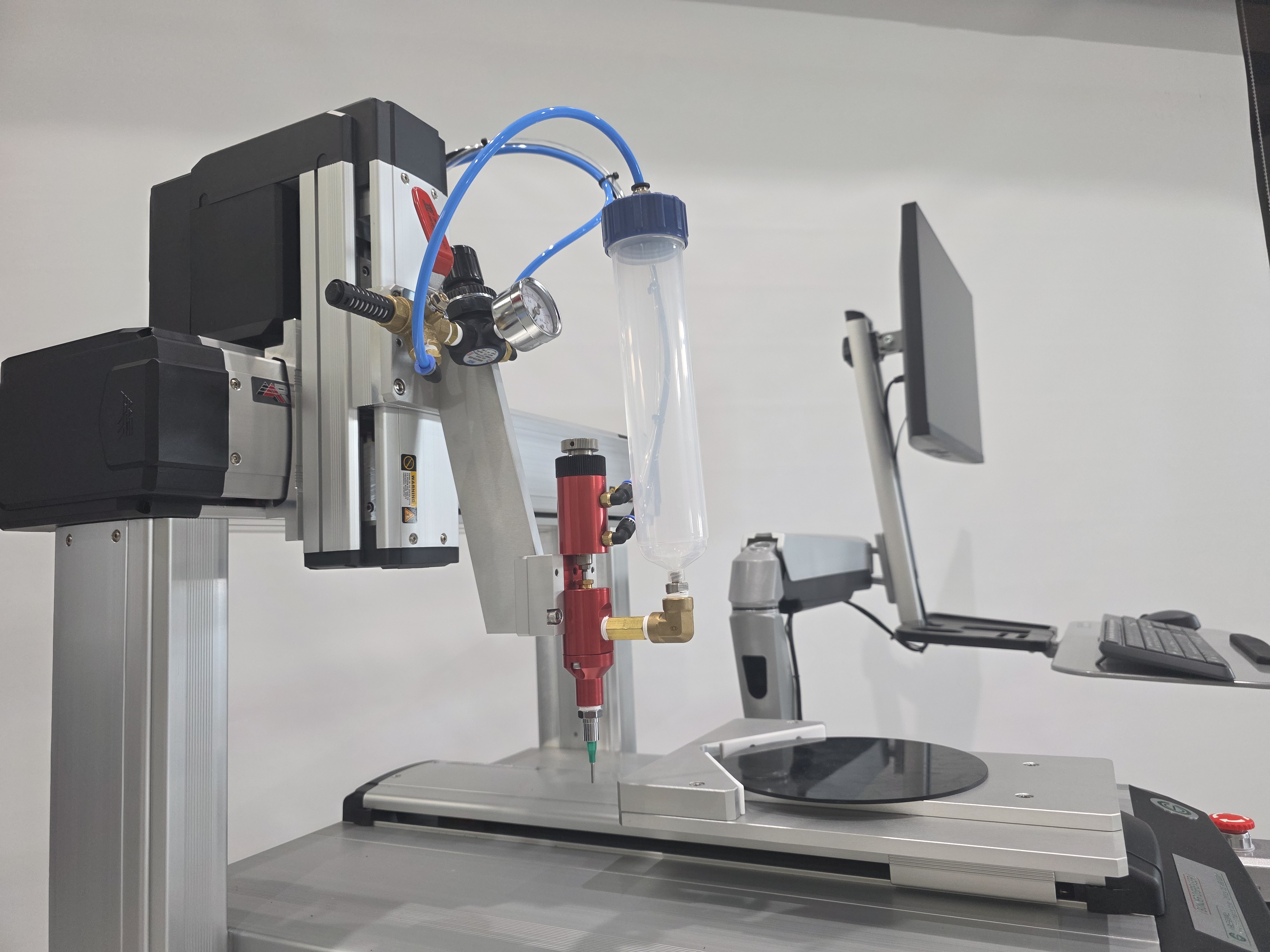

1K-CAD&CAM-R Type은 서경크로매틱스의 CAD·CAM + 로봇 방식 정밀 정량 토출 시스템입니다.

실리콘본드·UV·에폭시·글리세린·왁스·파라핀·오일 등 다양한 단일 액상 재료를 정밀하게 토출합니다.

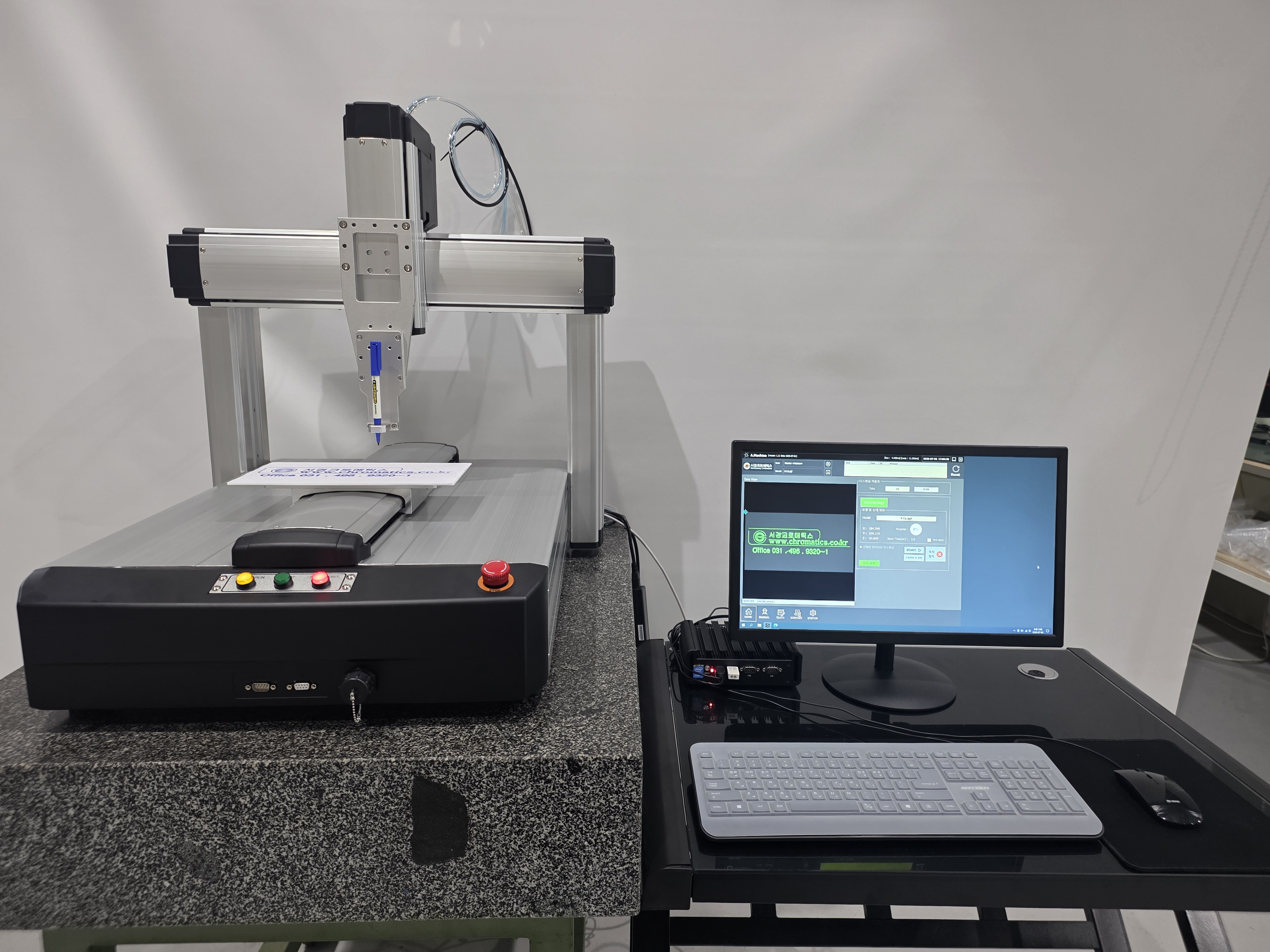

이 장비의 핵심 특징은 PC 기반 CAD·CAM 소프트웨어로 로봇 토출 좌표를 직접 설계·프로그래밍할 수 있다는 점입니다.

AutoCAD 등의 CAD 도면을 3축 로봇 경로로 변환하여 나선형·격자형·포인트 등 복잡한 패턴을 정확하게 반복 재현하며, 반도체·디스플레이·자동차 공정에 최적화된 정밀 토출을 구현합니다.

소형부터 대형까지 폭넓은 라인업을 지원하며, 공정 요구에 맞춰 로봇 사이즈, 카트리지 용량·밸브·토출 패턴 등을 자유롭게 커스터마이징 할 수 있습니다.

바렐, 카트리지, 기어펌프, 캔펌프, 등 장착 연동 가능.

±1% 이내 반복 재현, 웨이퍼급 정밀도

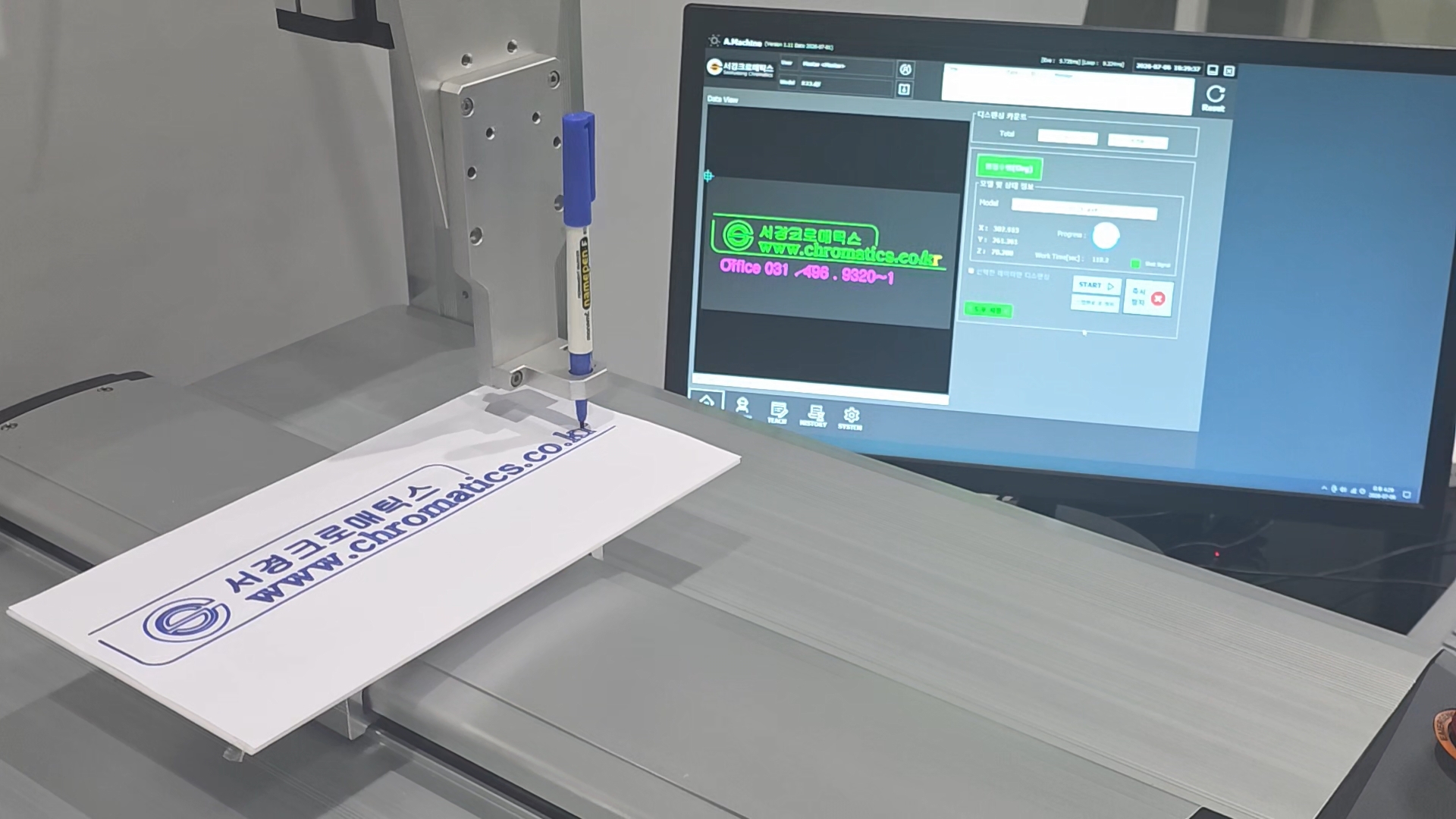

도면→로봇 경로 자동 변환, 복잡 패턴 재현

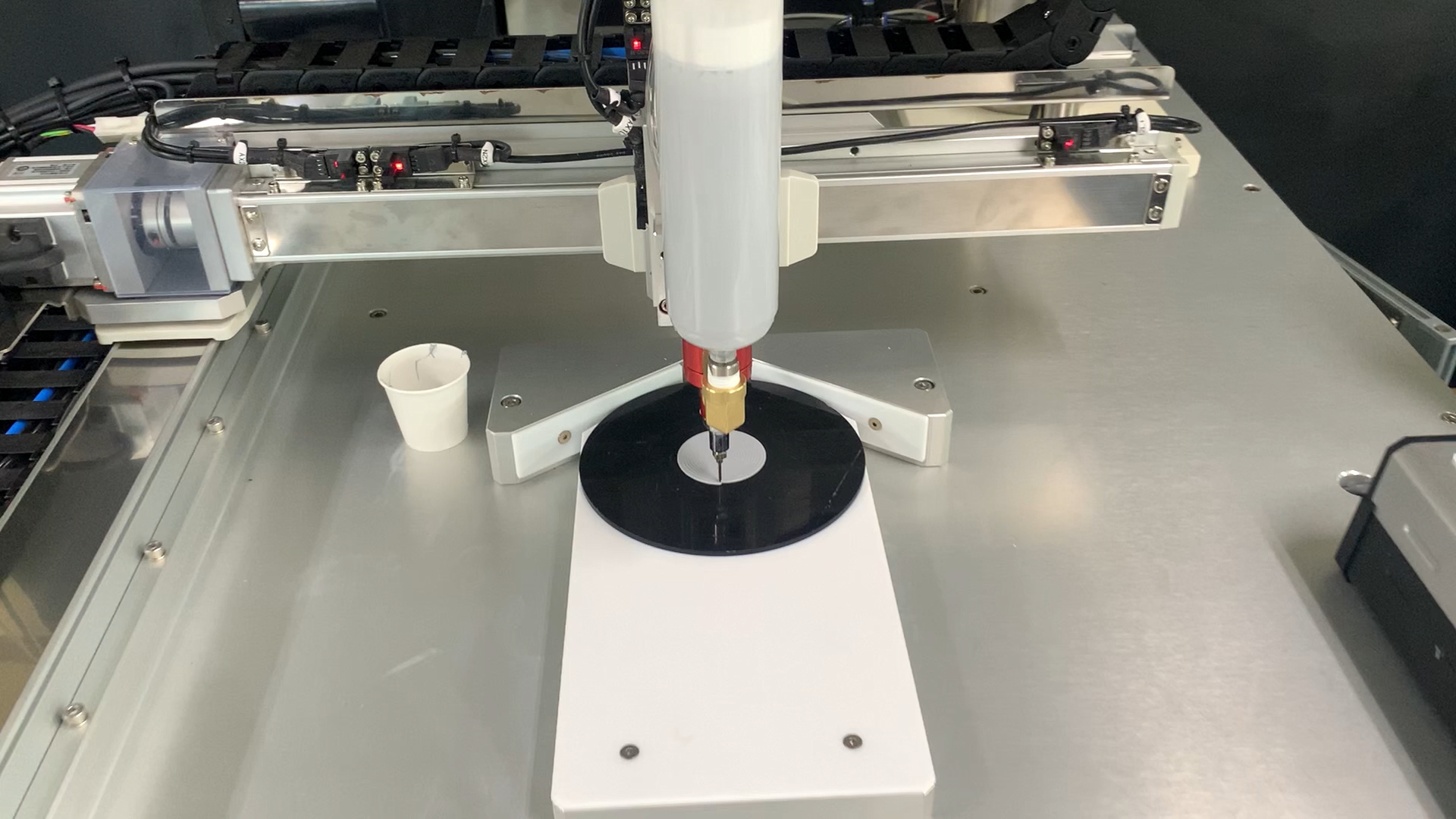

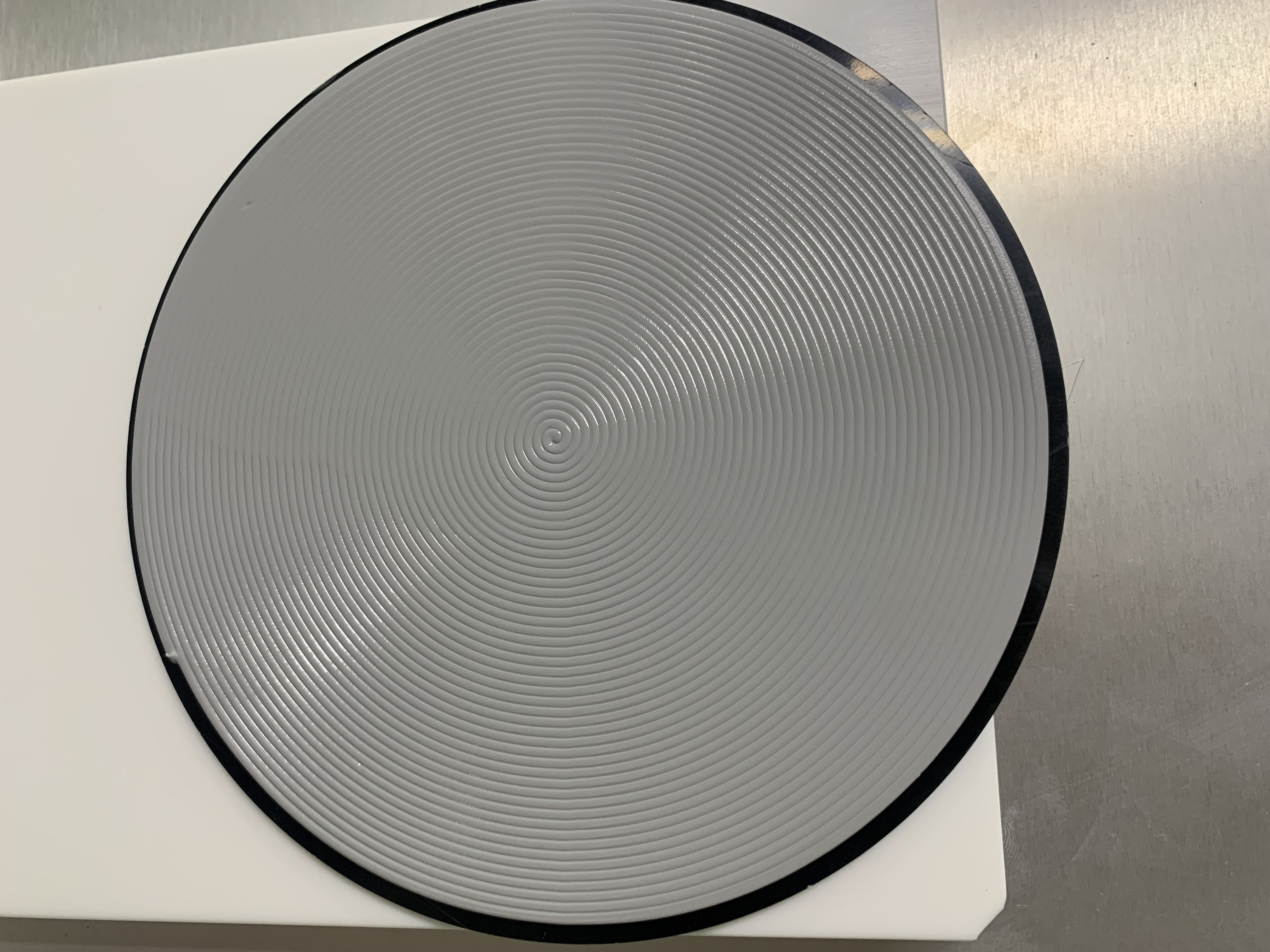

웨이퍼 나선형·격자 패턴 정밀 도포 전문

SPECIFICATION

제품사양
사양 항목	세부 내용	비고
적용 재료	실리콘본드, UV, 글리세린, 왁스, 파라핀, O-il, 폴리우레탄, 구리스, 에폭시 등 기타
적용 점도	100 ~ 1,000,000 cps	고점도 대응
공급 방식	바렐·카트리지·기어펌프·캔펌프 선택 장착 연동	커스텀 가능
Barrel 재질	폴리프로필렌 (PP), SUS	커스텀 가능
Barrel 용량	3cc, 5cc, 10cc, 30cc, 50cc, 70cc, 100cc, 200cc, 300cc
Valve	SDV-2000SR – AL, SUS304
토출 방식	포인트·라인·면(실링)·격자 패턴 도포
토출 정밀도	±1% 이내 (액상 점도·토출량에 따라 다름)	반복 정밀도
로봇 사양	3축 XYZ 직교 로봇 (데스크탑형 ~ 대형 인라인 시스템)	커스텀 가능
CAD·CAM S/W	PC 기반 CAD·CAM (AutoCAD 도면 → 로봇 경로 자동 변환)	기본 탑재
외형 치수	W1,550 × D1,150 × H1,450 mm (표준 기준)	커스텀 가능
전원 사양	AC 220V / 380V (단상·삼상) 50~60Hz
제어 방식	PLC 제어 + PC & 24" 모니터	CAD·CAM S/W 기본
안전 기능	이상 감지 알람, 비상정지

제품 주요 특징 (Key Features)

제품 주요 특징
No.	특징	상세 설명	구분	비고
01	CAD·CAM 도면 연동	AutoCAD 도면을 로봇 경로로 자동 변환, 나선형·격자·포인트 등 복잡 패턴 정밀 재현	핵심	기본 탑재
02	고정밀 정량 토출	±1% 이내 반복 재현, 웨이퍼급 정밀도 구현	성능
03	반도체·웨이퍼 공정 최적화	웨이퍼 나선형·격자 패턴 정밀 도포 전문	공정
04	다양한 확장성	바렐·카트리지·기어펌프·캔펌프 등 공급부 장착 연동	확장	커스텀 가능
05	다양한 수지 적용	실리콘본드·UV·글리세린·왁스·파라핀·오일·폴리우레탄·구리스·에폭시 등	재료
06	소형~대형 라인업	소형 모델부터 대형 모델까지 공정 규모에 맞는 시스템 선택	라인업	커스텀 가능
07	다양한 토출 방식	포인트 점도포·라인 도포·실링 등 다양한 토출 패턴 구현	성능
08	자동·수동 & 직관 UI	자동 연속·수동 단축 모드 선택, 직관적 UI로 조작 절차 최소화	편의
09	자동화 라인 연동	Robot·PLC·컨베이어 등 외부 자동화 시스템과 인터페이스 연동	자동화	옵션
