1K-CG-R

1K-CG-RSERIES

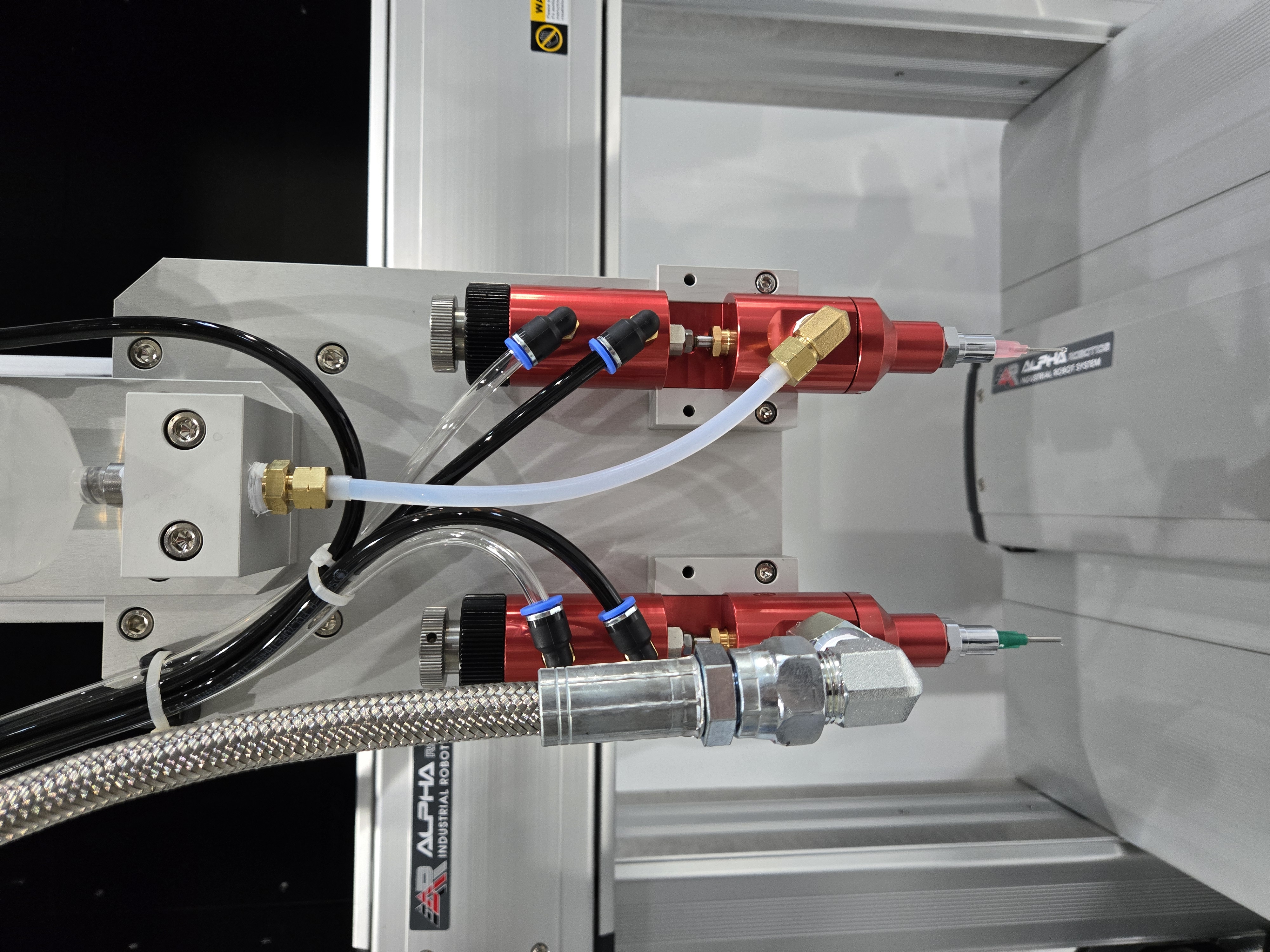

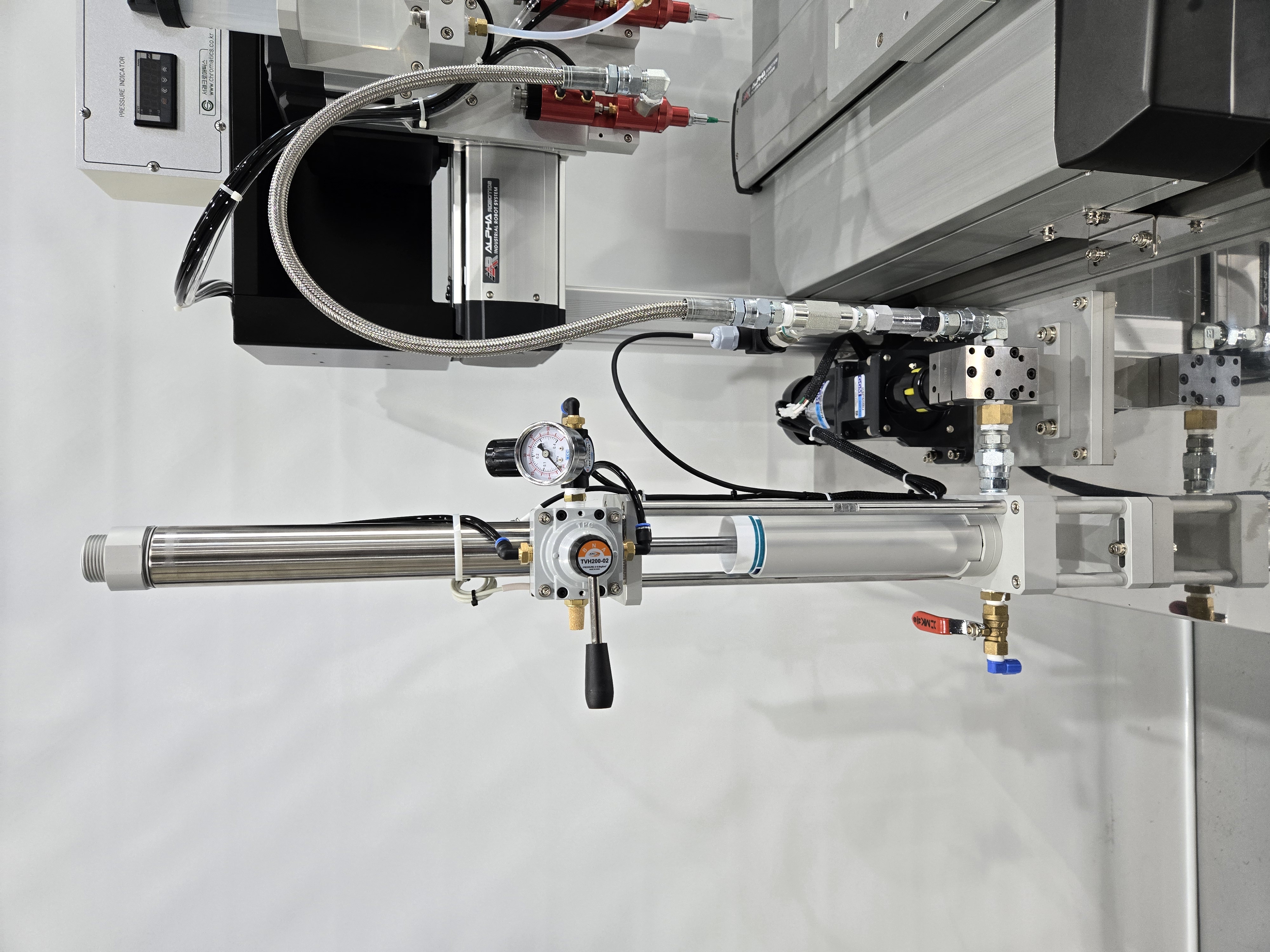

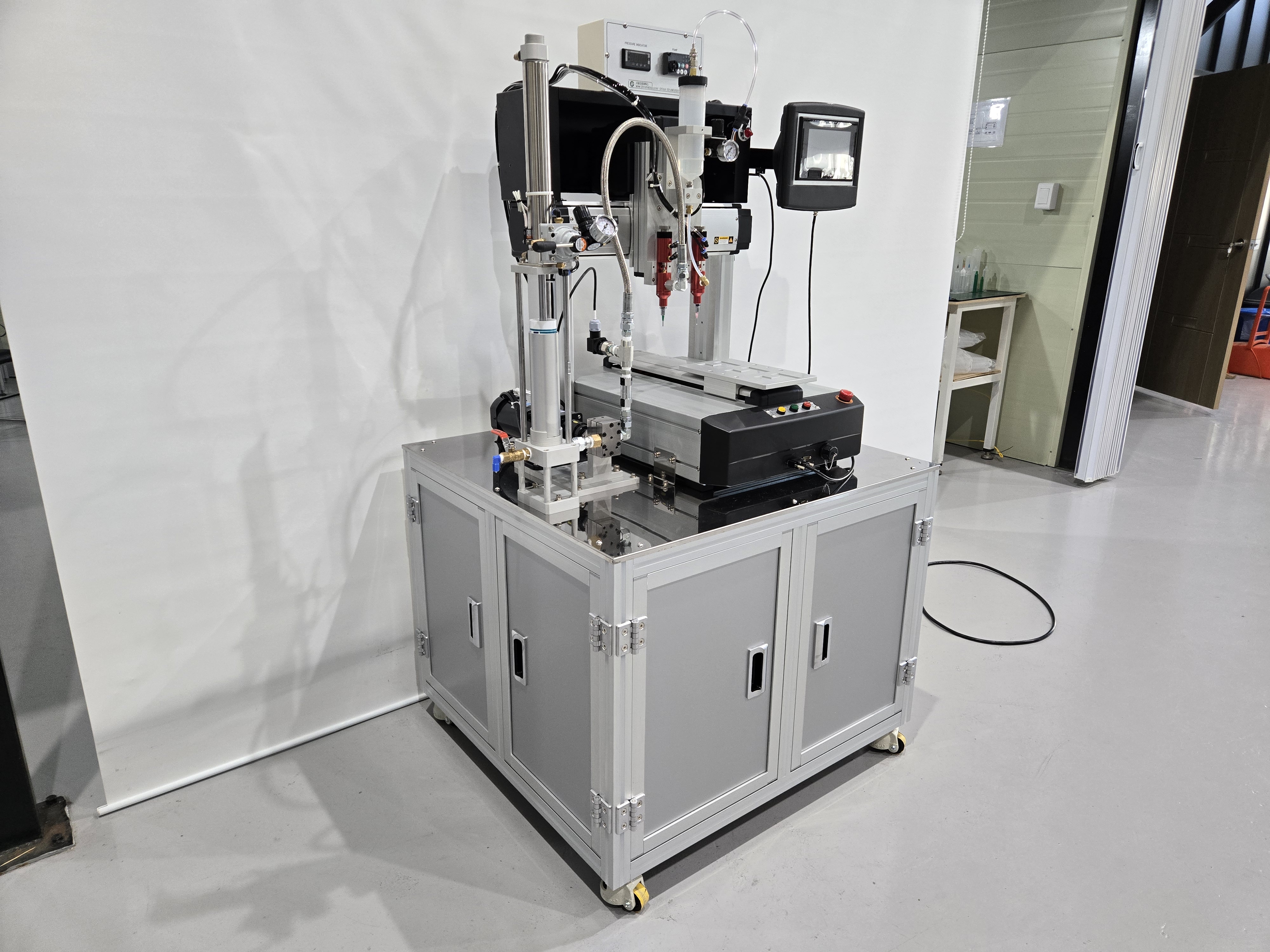

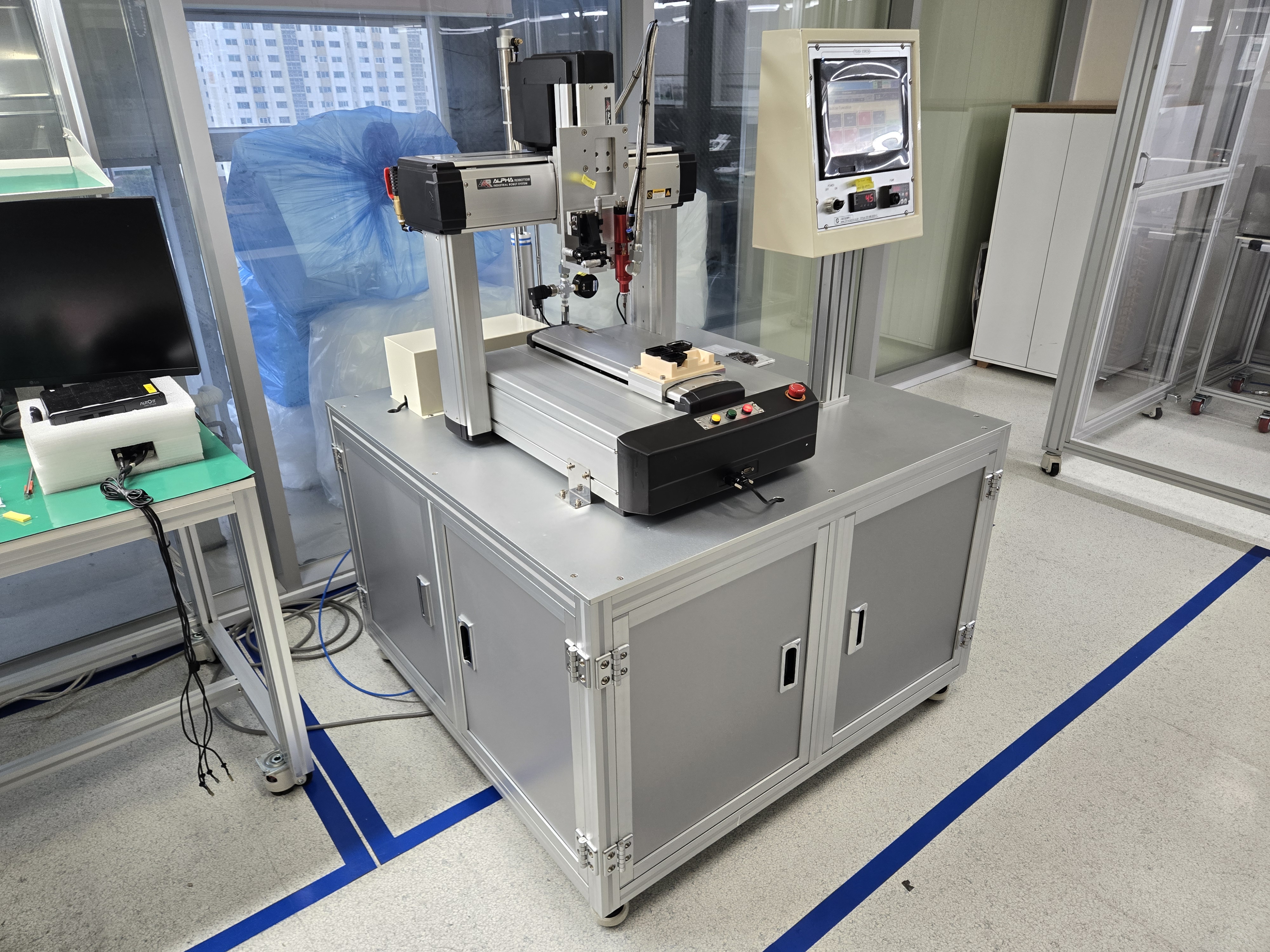

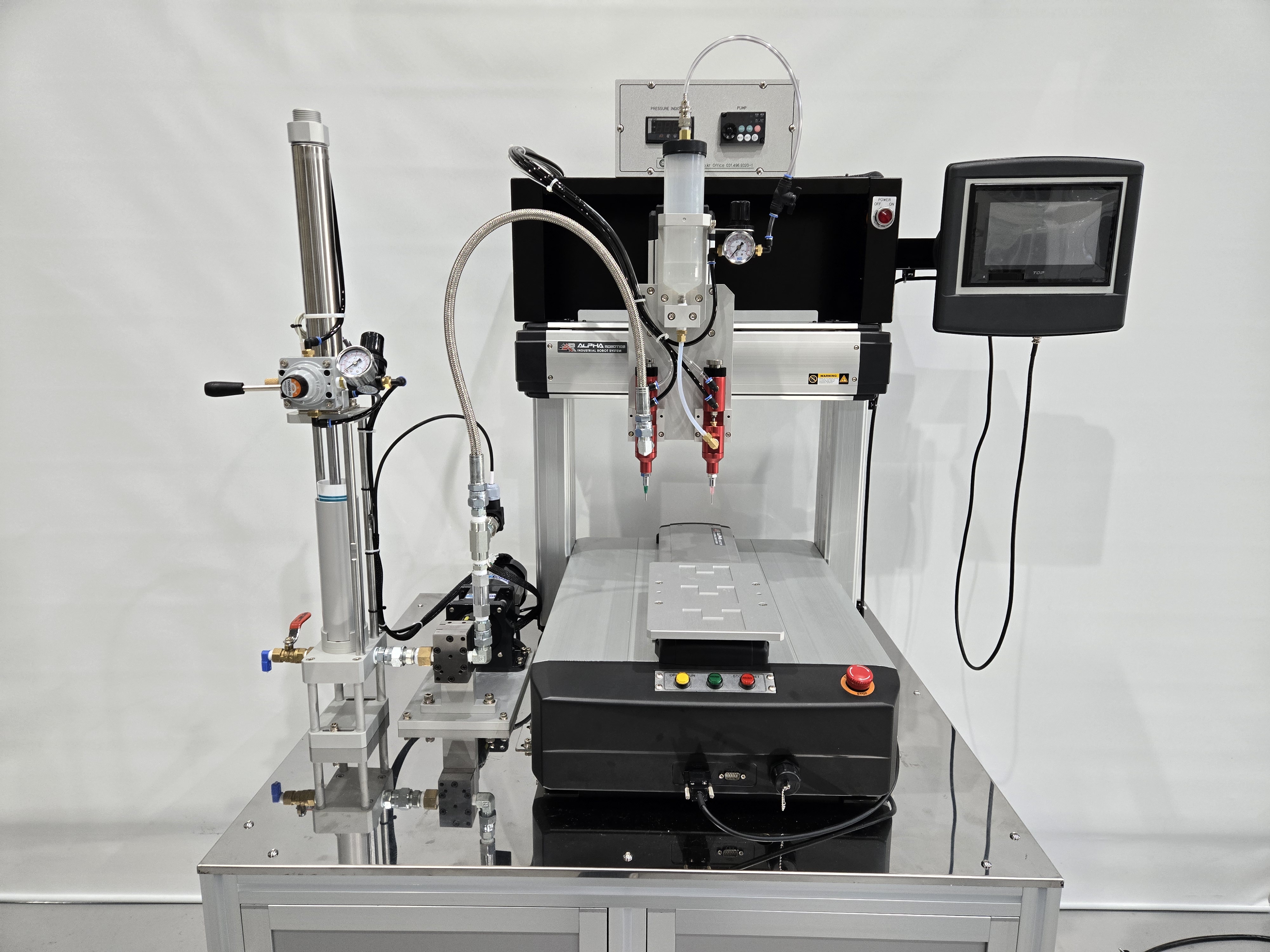

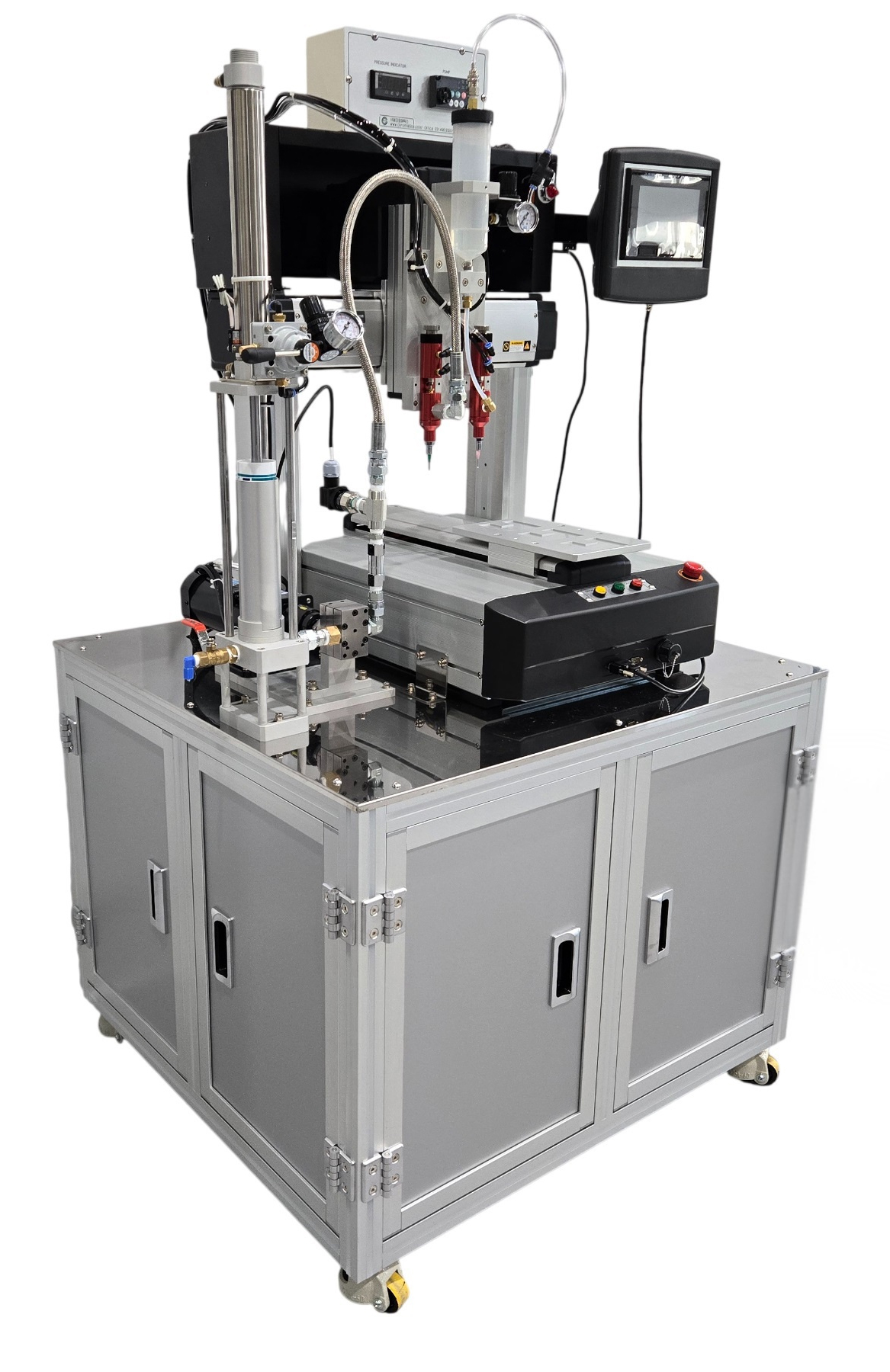

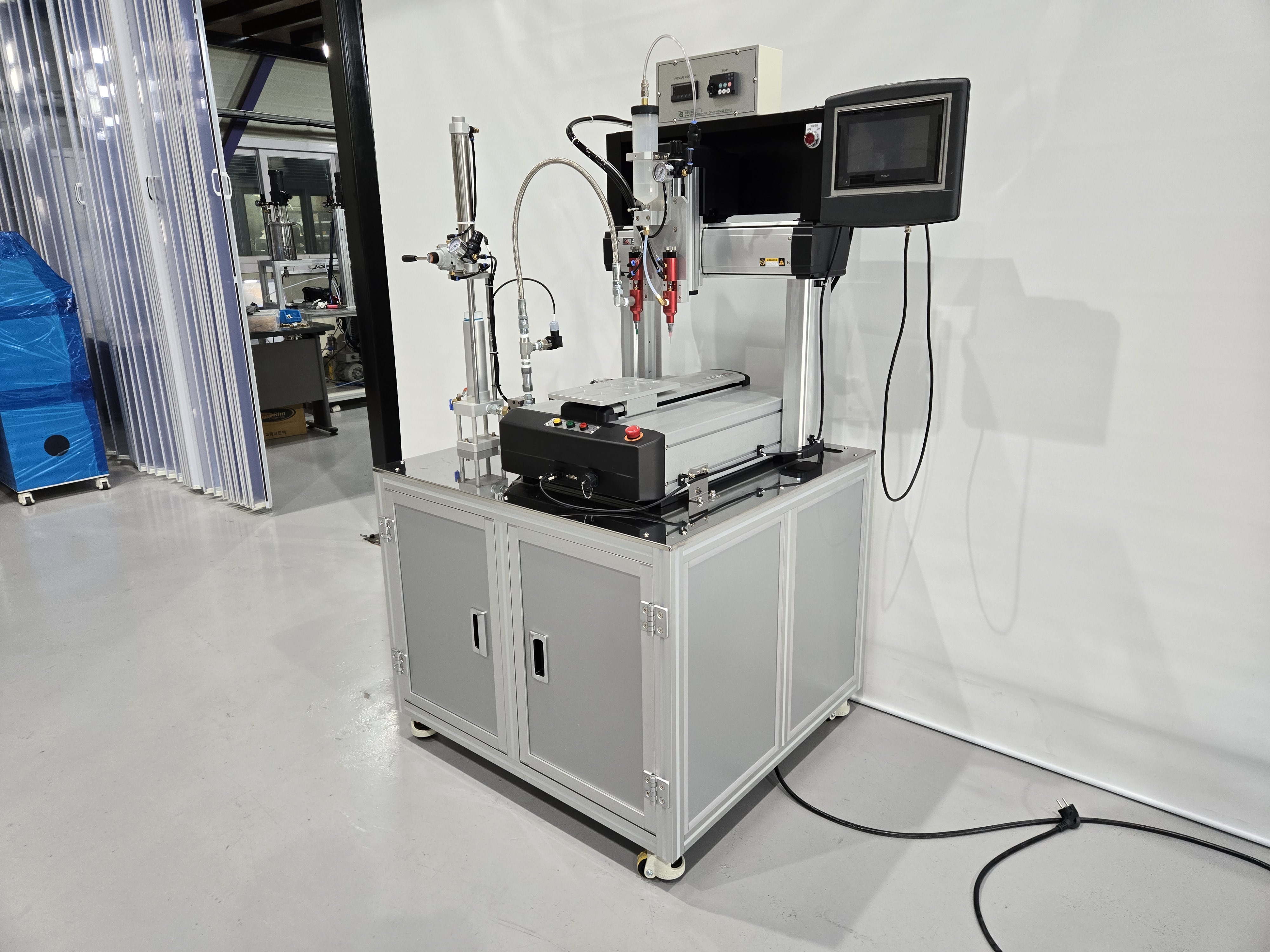

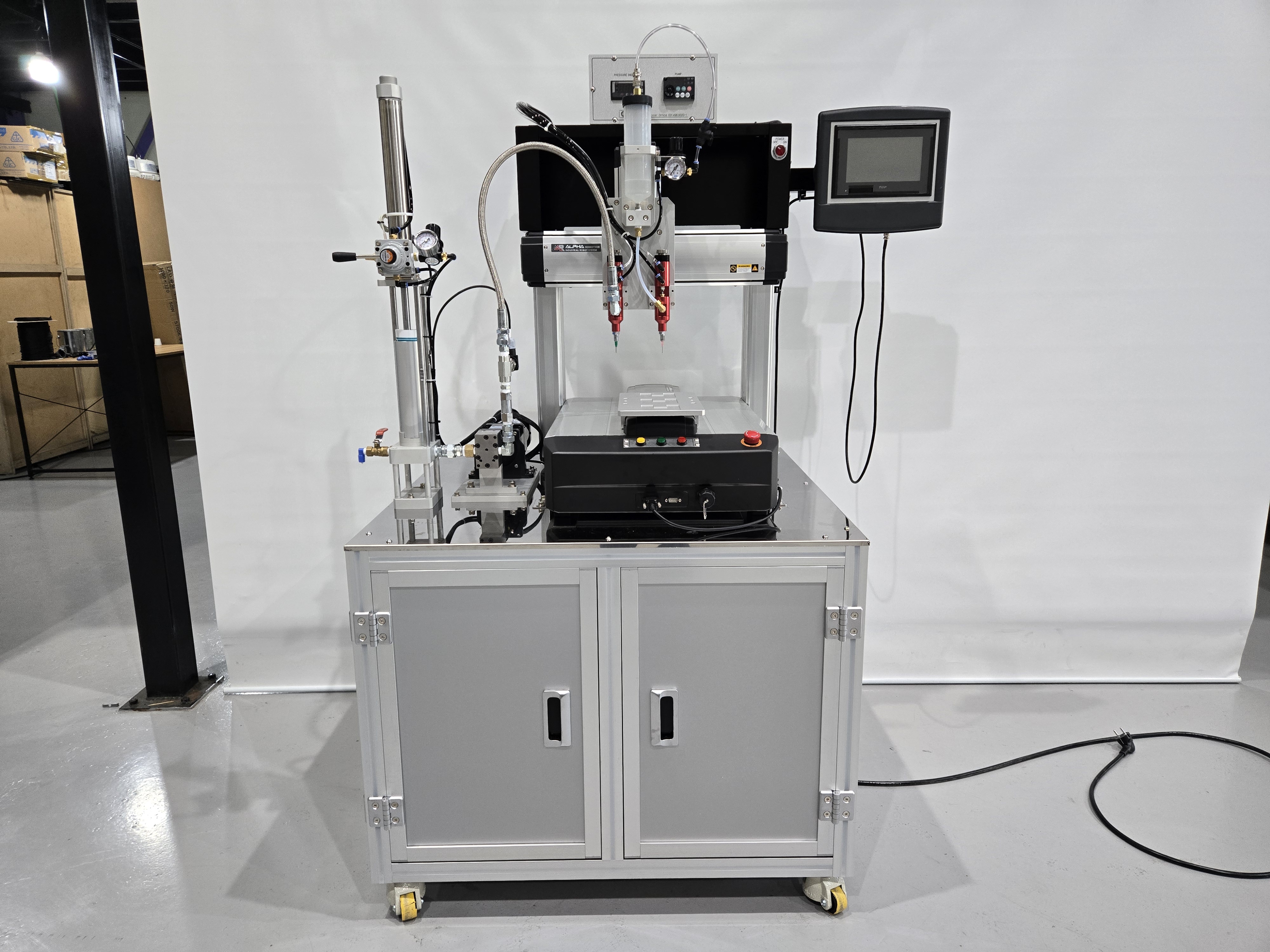

1K-CG-R Type은 서경크로매틱스의 1액형 카트리지 + 기어펌프 + 로봇 방식 정밀 정량 토출 시스템입니다.

고점도 330cc 실리콘 카트리지(시린지)를 탑재하고 초정밀 기어펌프로 구동하여, 글리세린·왁스·실리콘·에폭시 등 다양한 단일 액상 재료를 ±1% 이내의 정밀도로 반복 토출합니다.

기어펌프 방식은 점도 변화와 공압 편차에 강해 미세 도포부터 대용량 연속 토출까지 균일한 품질을 안정적으로 유지합니다.

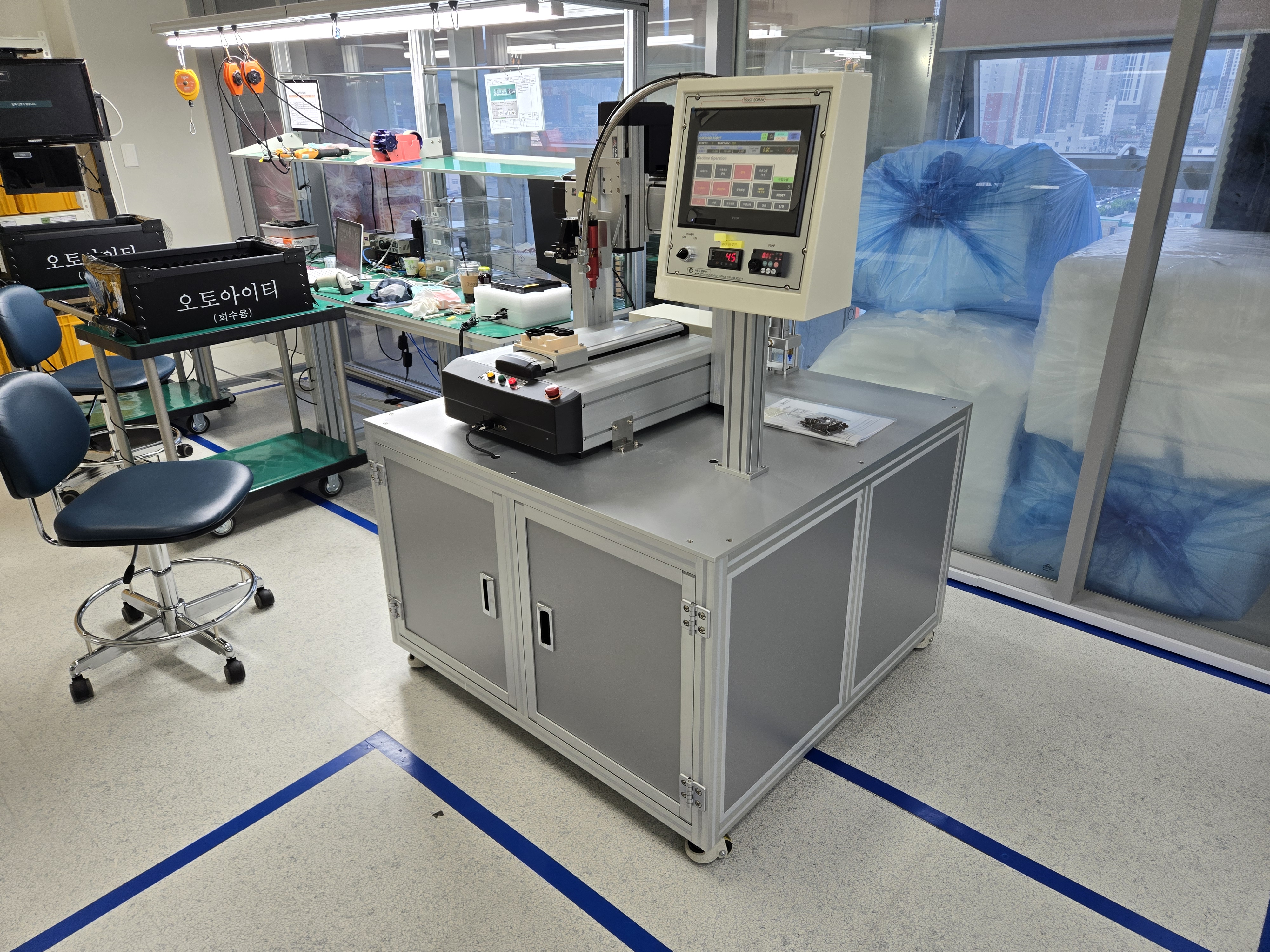

3축 데스크탑 로봇부터 직교 로봇 기반 대형 시스템까지 공정 규모에 맞춰 커스터마이징이 가능하며, 포인트·라인·면도포 등 다양한 토출 패턴을 지원합니다. 반도체·디스플레이·자동차 전장 등 정밀 도포가 요구되는 산업에 최적화된 솔루션입니다.

±1% 이내 반복 정밀도 보장

공정 규모에 맞는 커스터마이징, 다양한 토출 패턴, 반복 작업의 최적화

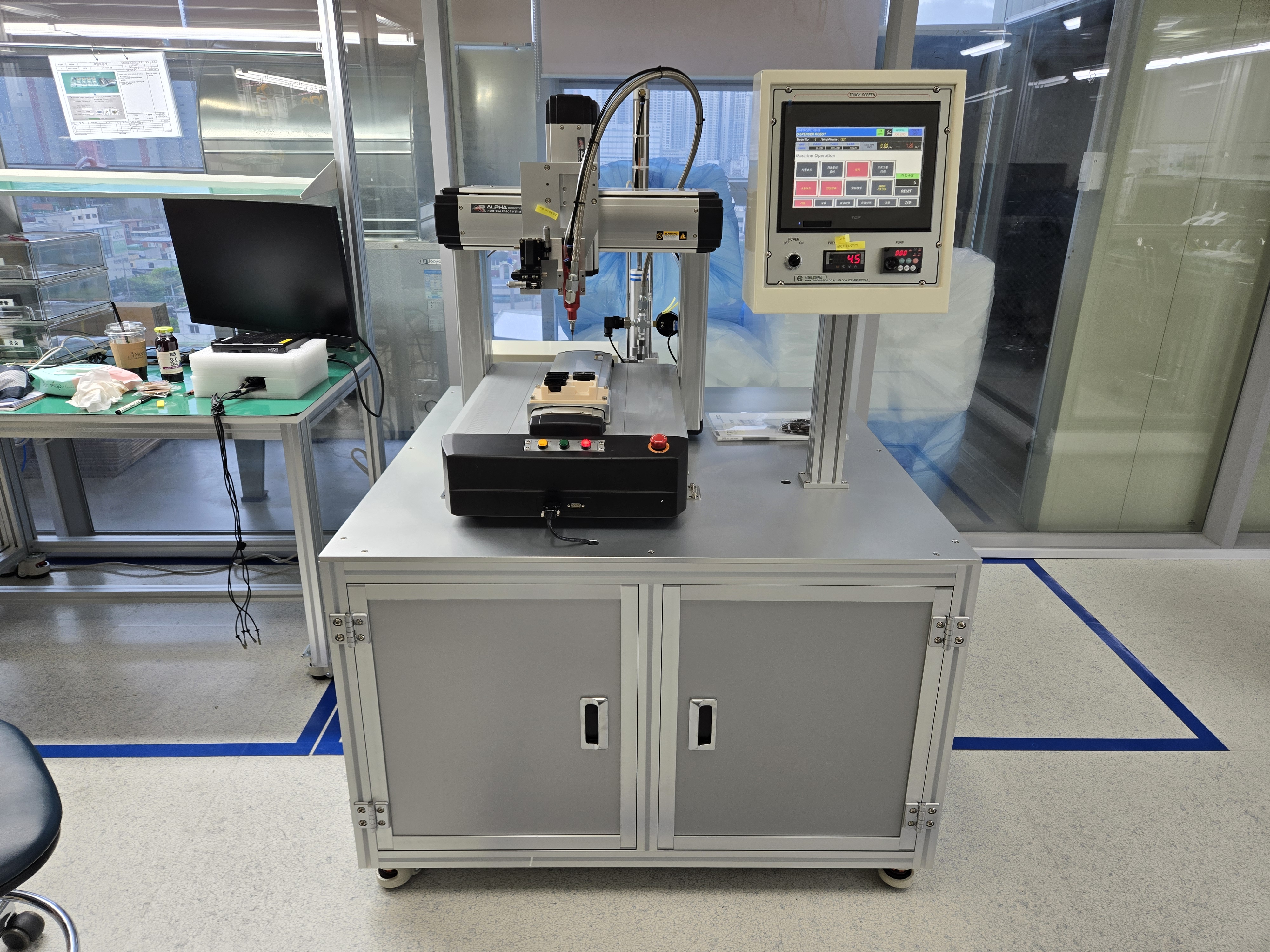

7인치 터치스크린 직관적 조작

카트리지 & 바렐등 & Tank 적용 공정 최적화

SPECIFICATION

제품사양
사양 항목	세부 내용	비고
적용 재료	고점도 실리콘, 구리스, 글리세린, 왁스, 파라핀, O-il, 폴리우레탄, 에폭시 등 기타
적용 점도	100 ~ 300,000 cps	고점도 대응
공급 방식	Cartridge & Gear Pump
공급 용기 (CAN)	330cc Cartridge	커스텀 가능
계량 펌프 (Gear Pump)	SKC11, SUS420J2 외 0.1, 0.15, 0.2, 0.3, 0.5, 1.0, 1.5, 3.0, 5.0, 6.0, 8.0, 10, 15, 20, 30, 50, 100, 200 cc/rev

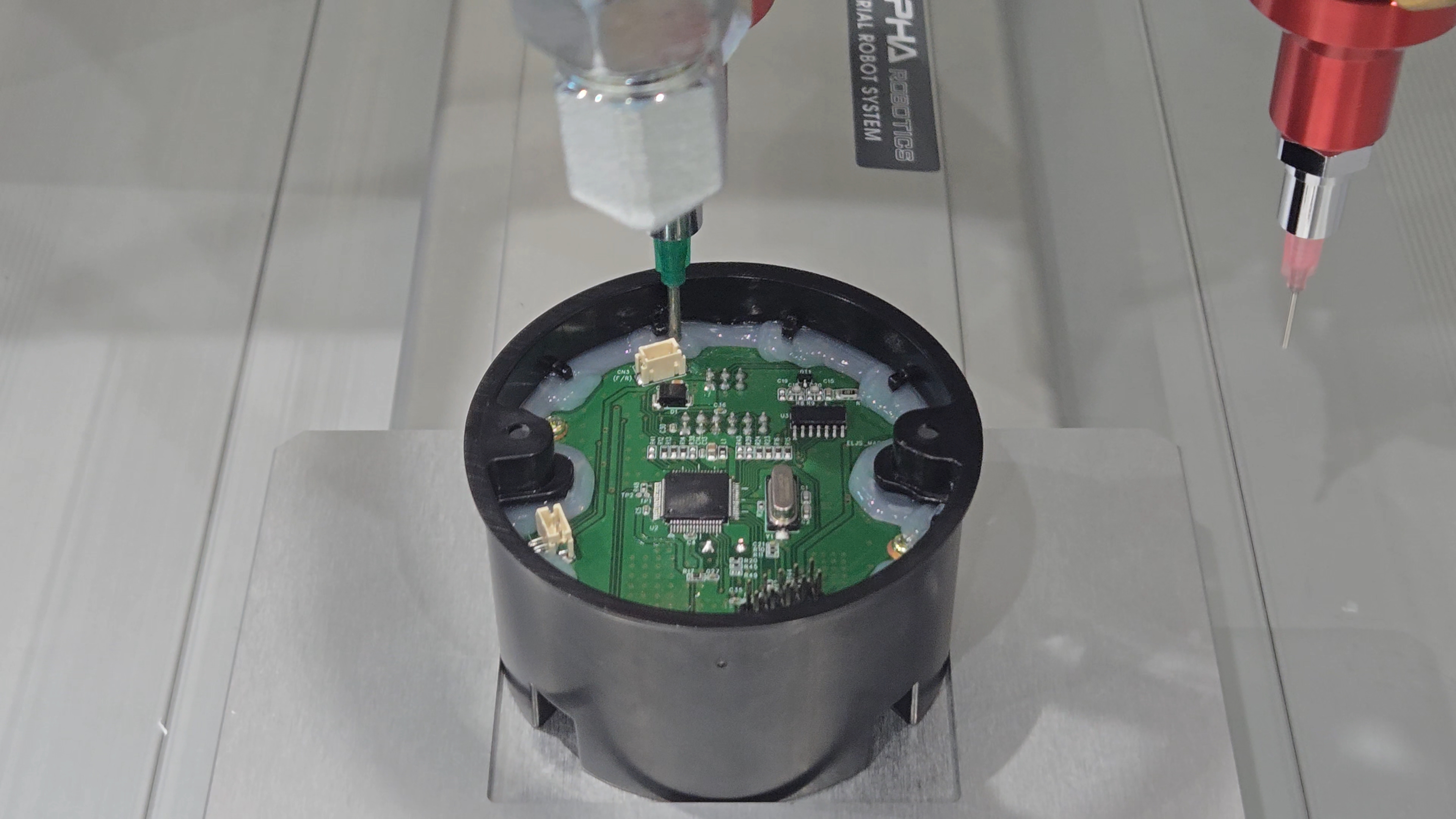

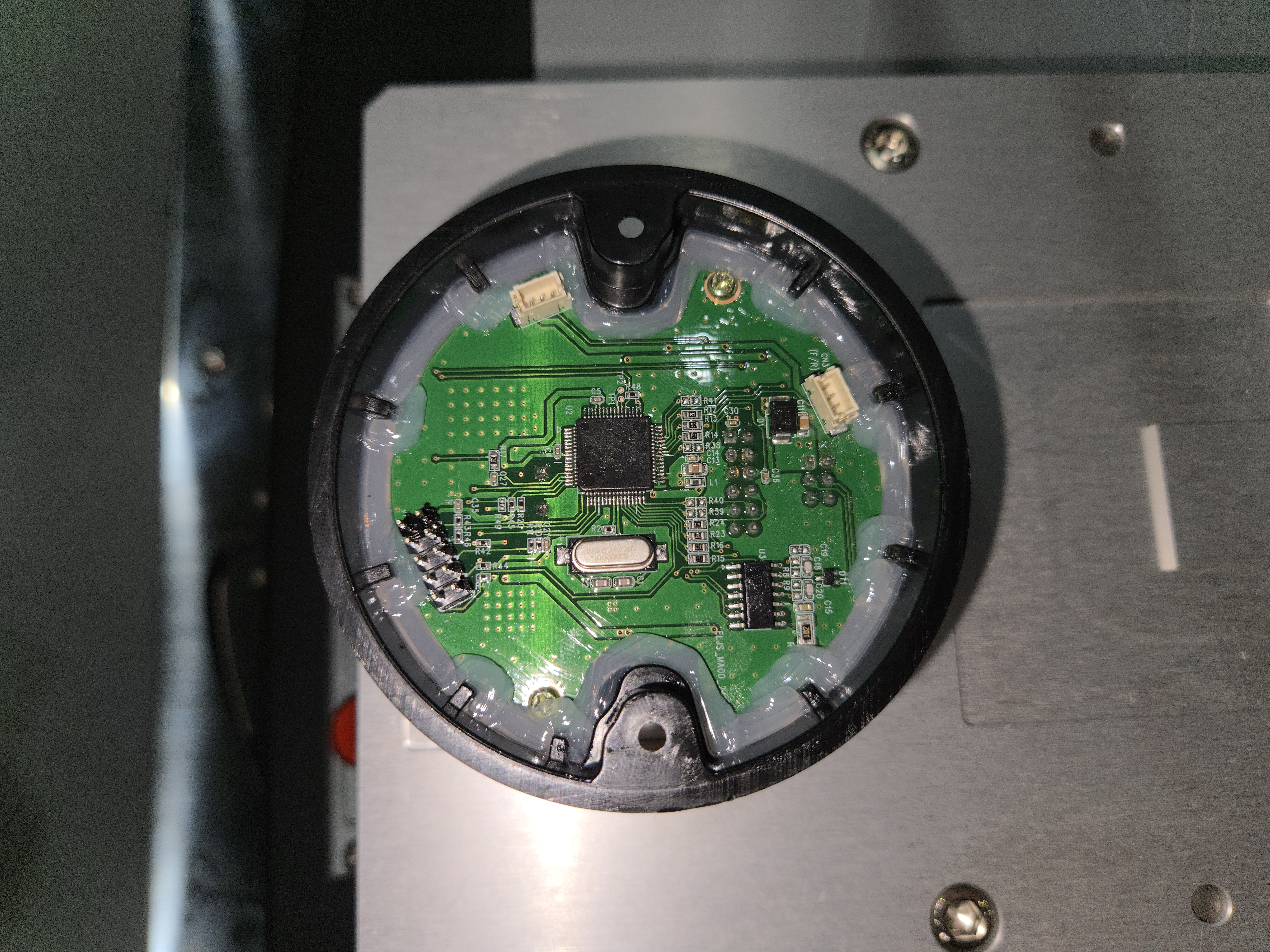

토출 방식	포인트·라인·면(실링) 도포
토출 정밀도	±1% 이내 (액상 점도·토출량에 따라 다름)	반복 정밀도
로봇 사양	3축 XYZ 직교 로봇 (데스크탑형 ~ 대형 인라인 시스템)	커스텀 가능
재료 온도 제어	히터·온도 옵션 (상온~80℃)	옵션
사용 공압	5 ~ 7 bar (0.5 ~ 0.7 MPa)
외형 치수	W1,100 × D850 × H1,550 mm (표준 기준)	커스텀 가능
전원 사양	AC 220V / 380V (단상·삼상) 50~60Hz
제어 방식	PLC 제어 + HMI 터치스크린 (7인치 이상), (PLC + HMI 제어 (CAD & CAM Option)
안전 기능	과압·이상 감지 알람, 재료 레벨 감지, 비상정지

제품 주요 특징 (Key Features)

제품 주요 특징
No.	특징	상세 설명	구분	비고
01	다양한 수지 적용	글리세린·왁스·파라핀·오일·실리콘·폴리우레탄·구리스·에폭시 등 다양한 1액형 재료	재료
02	소형~대형 라인업	소형 모델부터 대형 모델까지 공정 규모에 맞는 시스템 선택 가능	라인업	커스텀 가능

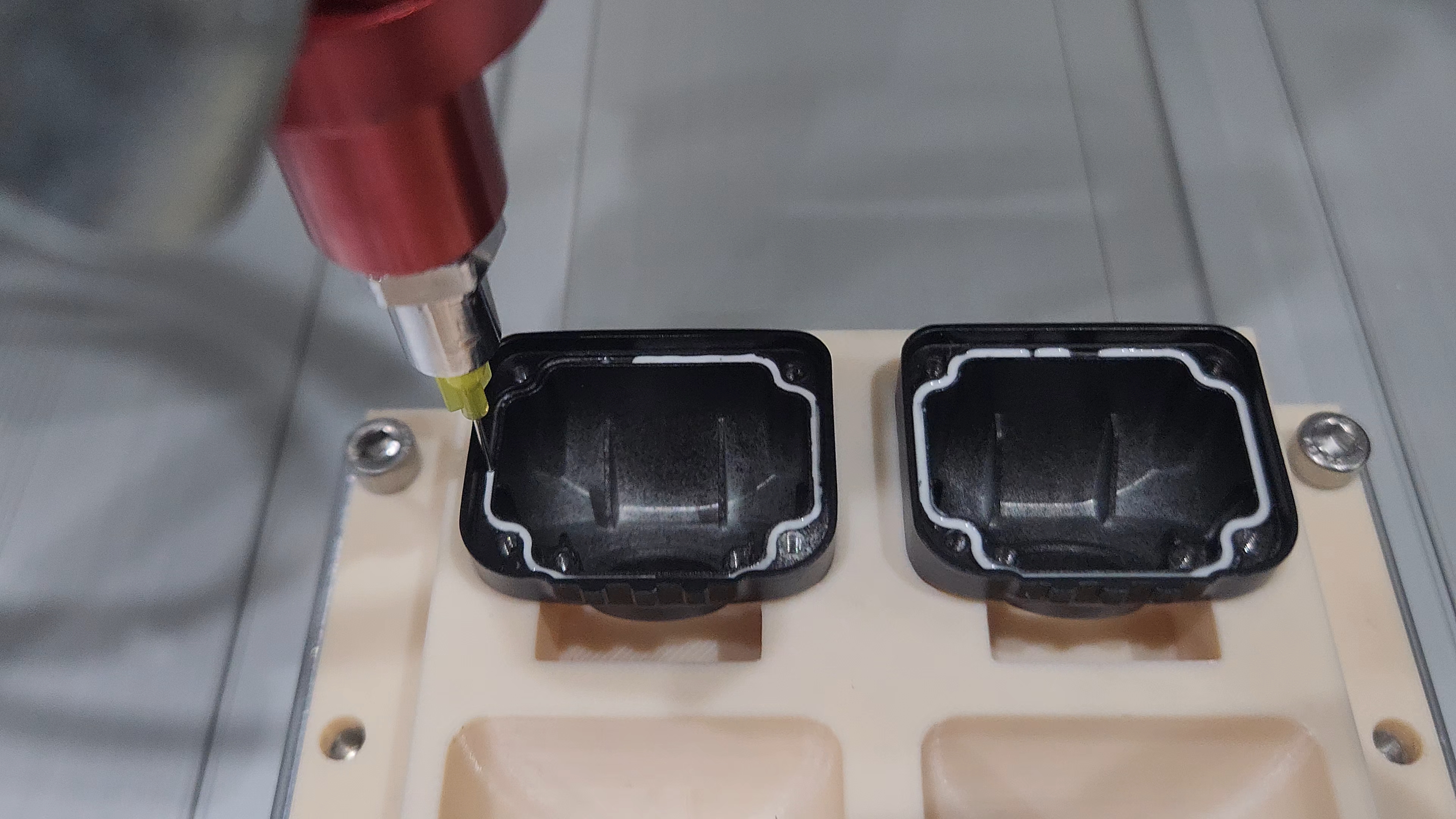

03	다양한 토출 방식	포인트 점도포·라인 도포·면도포·실링 등 다양한 토출 패턴 구현 가능	성능
04	초정밀 기어펌프	고정밀 기어펌프로 점도 변화·공압 편차에 강하며 설정 토출량의 정확한 반복 재현 가능	성능
05	간편한 조작성	직관적인 UI 설계로 조작 절차를 최소화하여 작업자 피로도 감소	편의
06	안전 장치 내장	과압·이상 동작 감지 시 자동 정지 및 경보 출력으로 작업자 및 장비 안전 확보	안전
07	자동·수동 모드 선택	자동 연속 작업과 수동 단축 작업을 상황에 따라 선택하여 운용 가능	편의
08	터치스크린 HMI	터치스크린 기반 HMI로 프로그램 설정·변경을 간편하게 처리	편의
09	자동화 라인 연동	Robot·PLC·컨베이어 라인 등 외부 자동화 시스템과 인터페이스 연동 가능	자동화	옵션
