1K-BHA-RSERIES

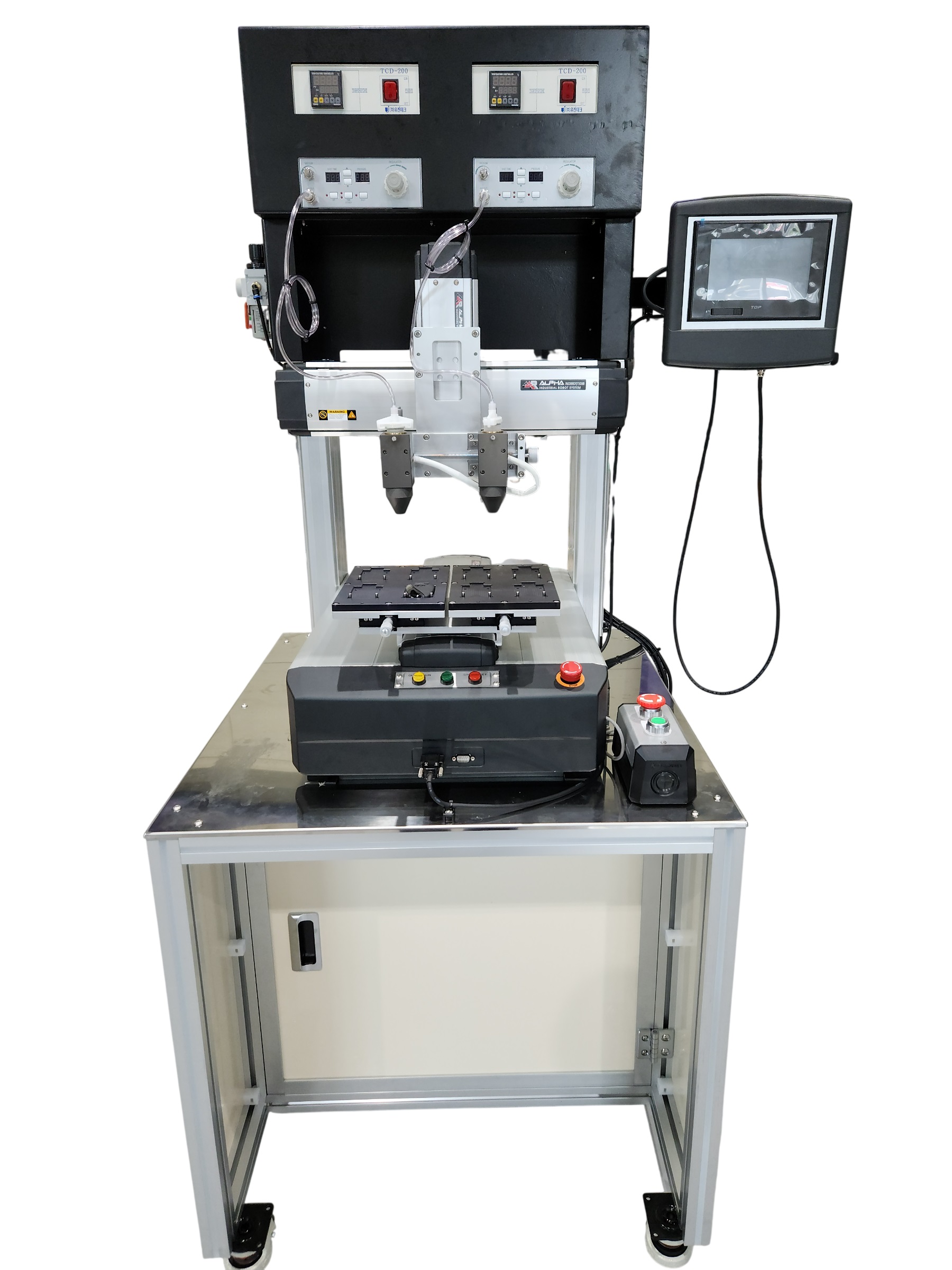

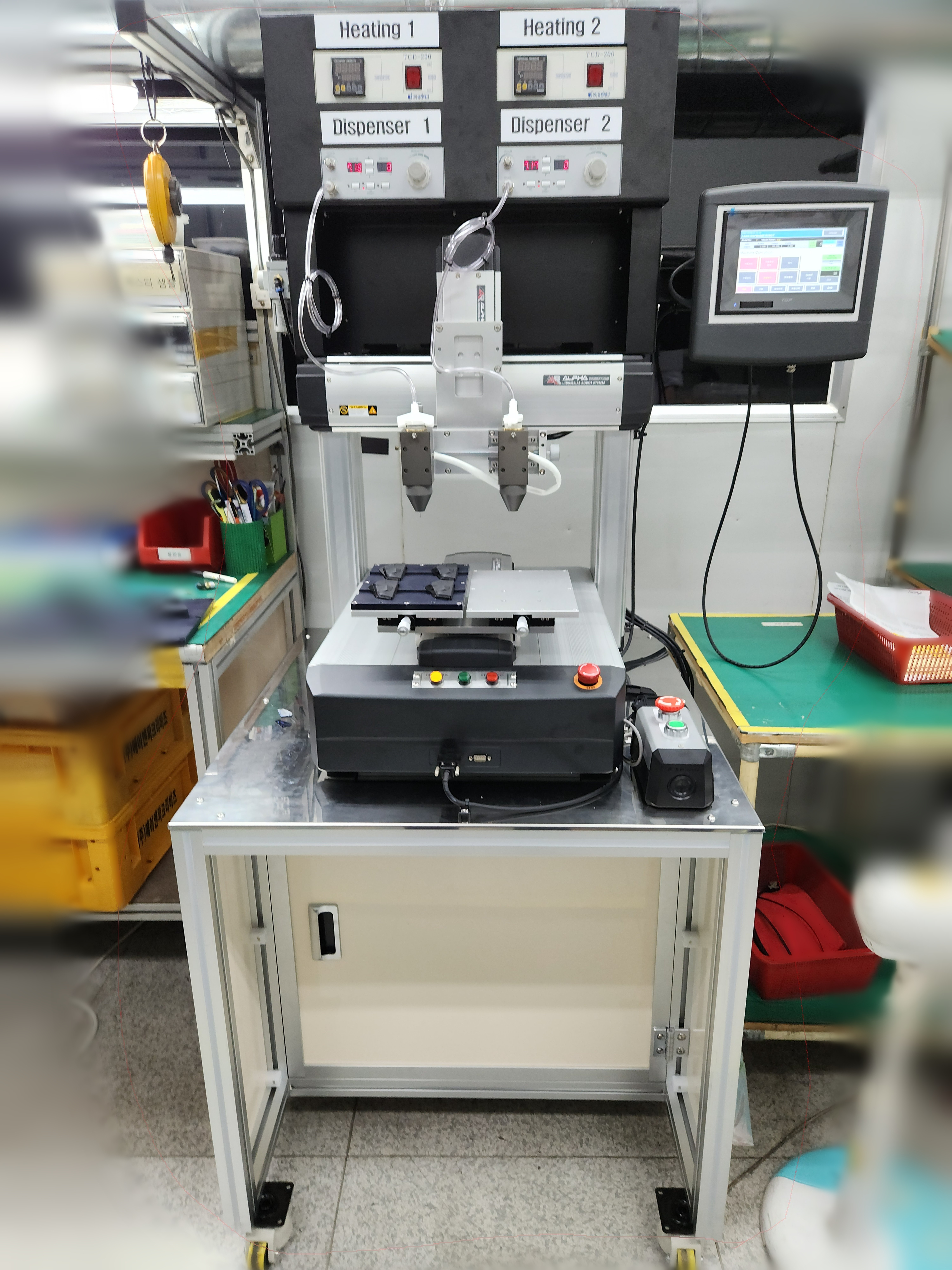

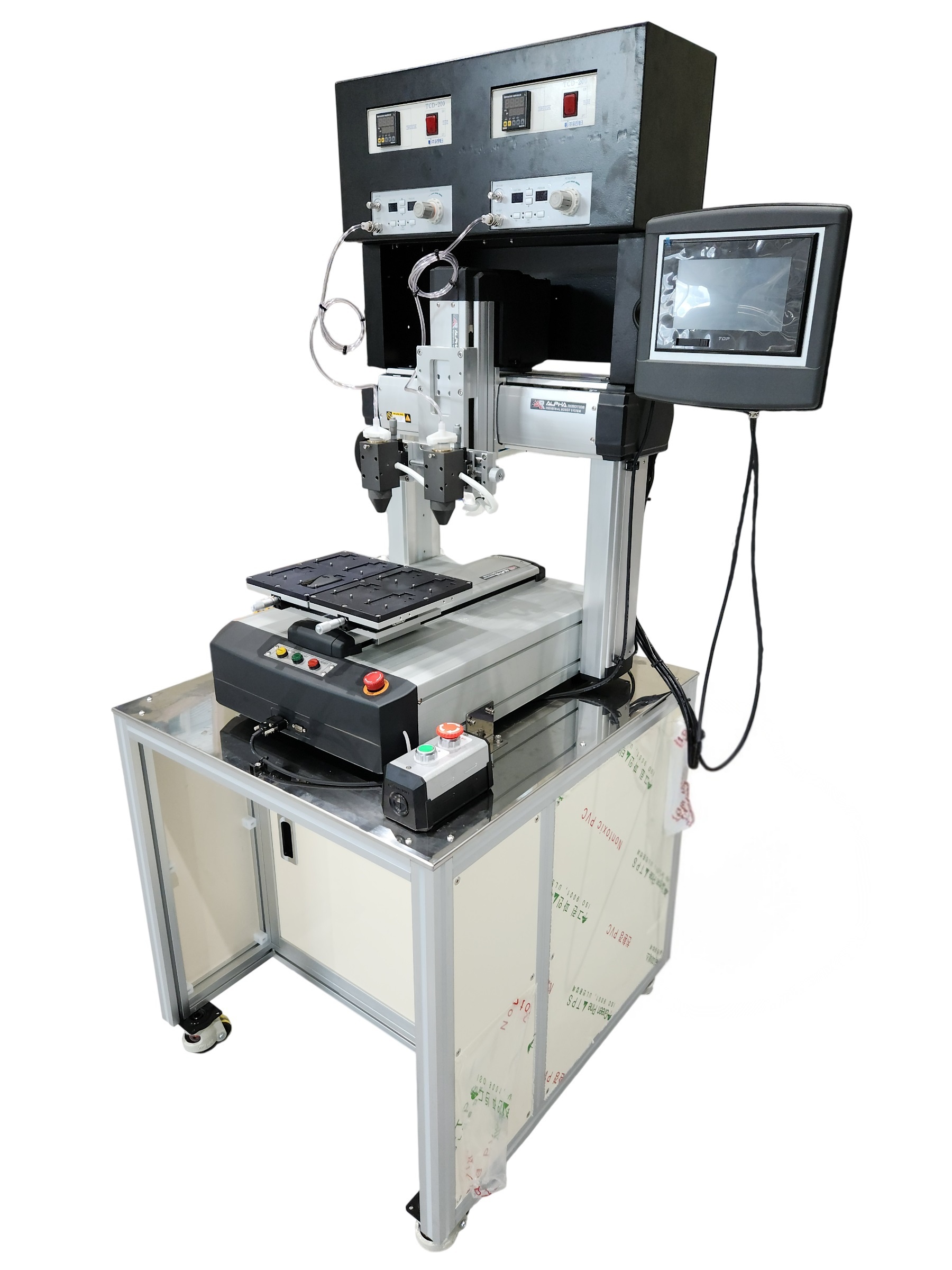

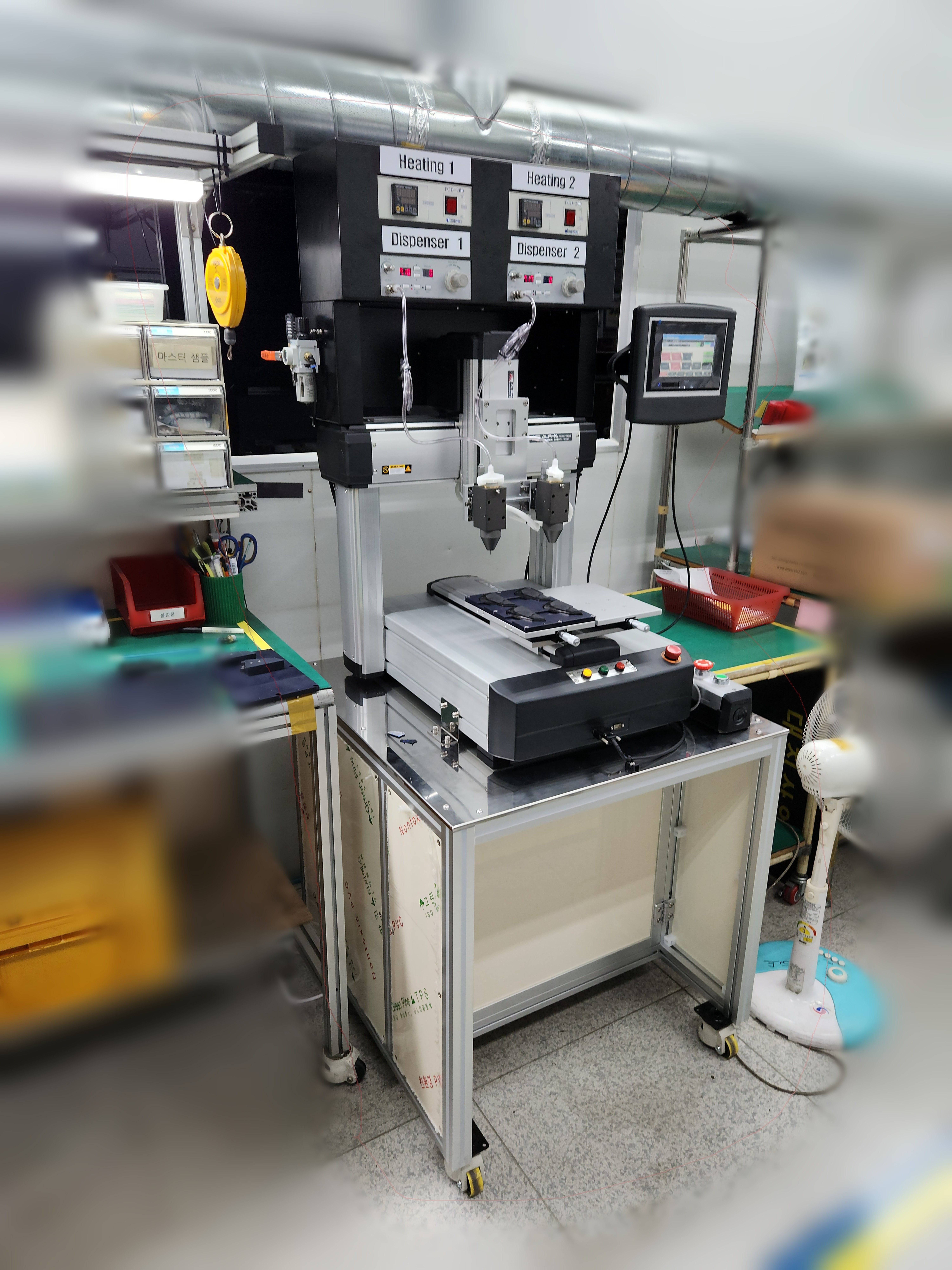

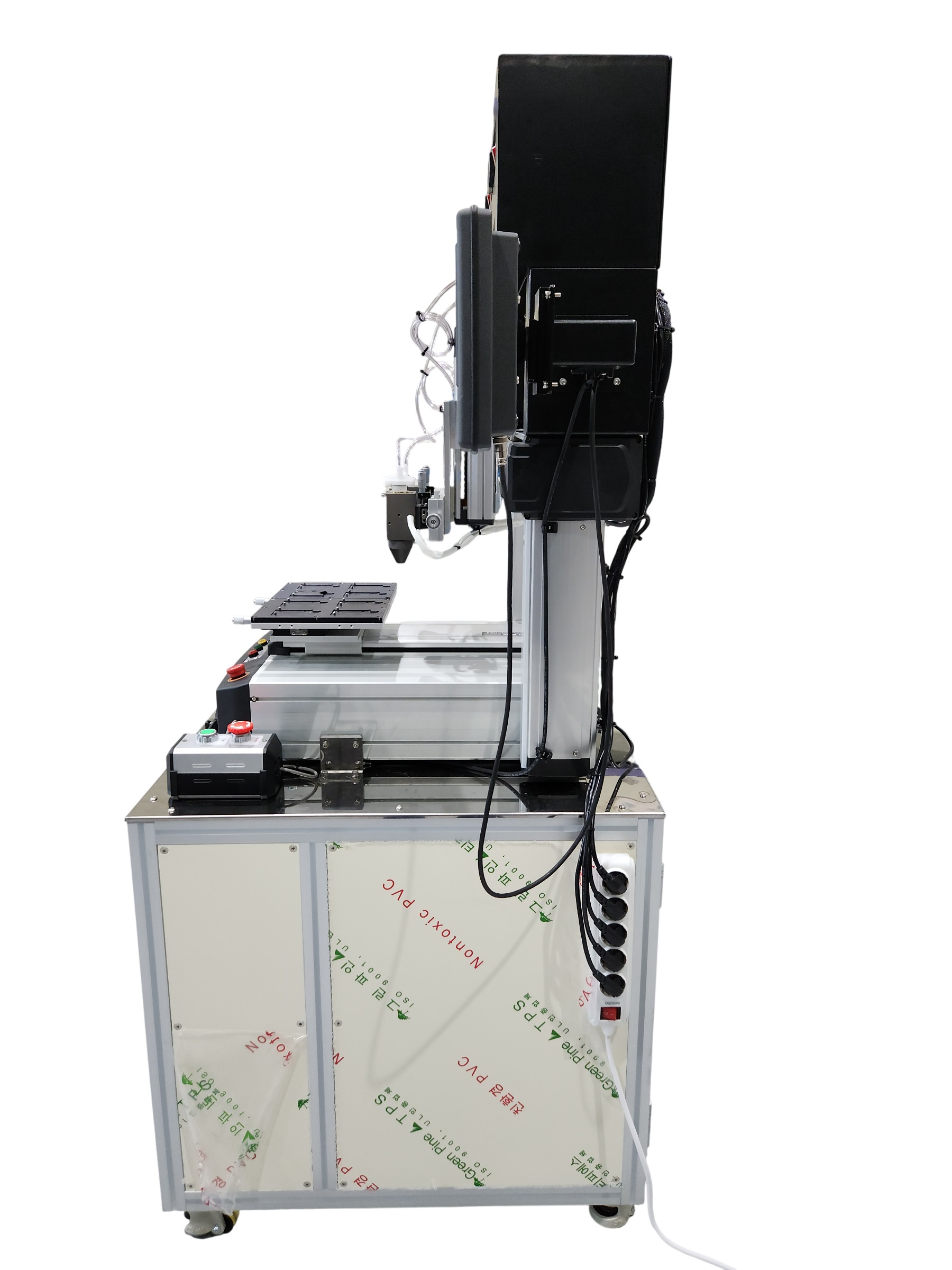

1K-BHA-R Type는 서경크로매틱스의 1액형 배럴 히팅 + 에어가압 방식 정량 토출 시스템입니다.
배럴(시린지) 내부를 직접 가열하는 히팅 배럴 방식으로 핫멜트·고점도 수지를 정밀하게 토출합니다. 3cc~70cc 배럴을 사용하며, 핫멜트·왁스·파라핀 등 다양한 단일 재료를 고온 가열하여 정밀하게 토출합니다.
3축 데스크탑 로봇 기본 구성부터 직교 로봇 기반의 대형 시스템까지, 공정 규모와 작업 환경에 맞춰 유연하게 커스터마이징할 수 있습니다. 배럴 용량·노즐·밸브 사양을 공정 조건에 최적화하여 구성하며, 포인트·라인·면도포 등 다양한 토출 패턴을 지원합니다.
반도체·디스플레이·자동차 전장·전자 부품 조립 등 정밀 도포가 요구되는 산업 전반에 적용 가능하며, 소형 단품 생산부터 연속 자동화 라인까지 폭넓은 생산 환경을 지원합니다.

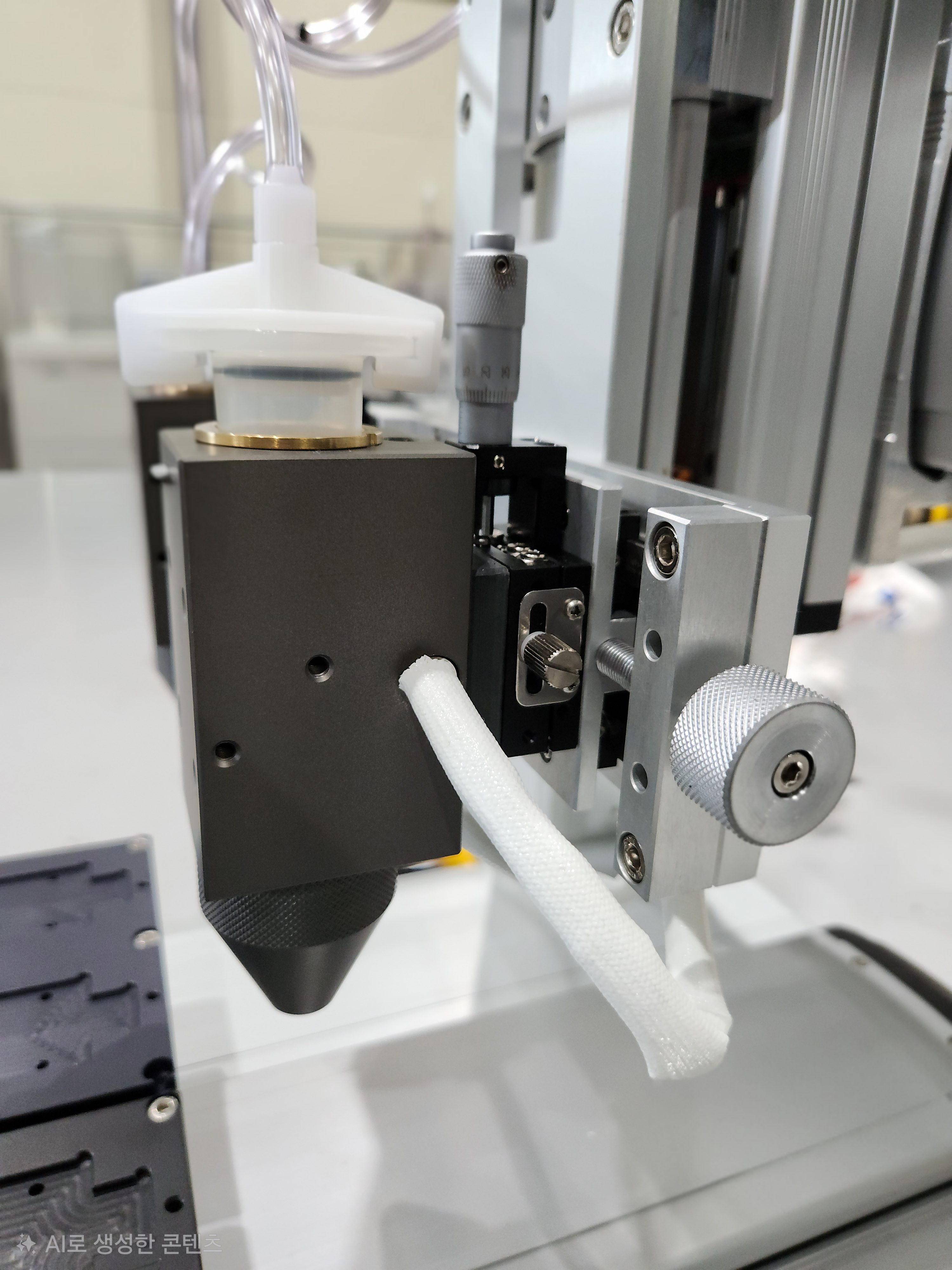

히팅 배럴 구조
배럴 직접 가열로 핫멜트·고점도 재료 안정 토출
배럴 교체식 구조
3~70cc 배럴 호환, 빠른 재료 전환
PLC + HMI 제어
7인치 터치스크린 직관적 조작
커스텀 가능
배럴 용량·히팅 온도 공정 최적화
SPECIFICATION
| 사양 항목 | 세부 내용 | 비고 |
|---|---|---|
| 적용 재료 |
핫멜트, 글리세린, 왁스, 파라핀, 실리콘, 폴리우레탄, 구리스, 에폭시 등 기타, * Barrel 내용물 가열 방식 |
|
| 적용 점도 | 100 ~ 1,000,000 cps | 고점도 대응 |
| Barrel 재질 | 폴리프로필렌 (PP), SUS | 커스텀 가능 |
| Barrel 용량 | 3cc, 5cc, 10cc, 30cc, 50cc, 70cc | |
| 토출 방식 | 포인트·라인·면(실링) 도포 | |
| 토출 정밀도 | ±2% 이내 (액상 점도·토출량에 따라 다름) | 반복 정밀도 |
| 로봇 사양 | 3축 XYZ 직교 로봇 (데스크탑형 ~ 대형 인라인 시스템) | 커스텀 가능 |
| 반복 위치 정밀도 | ±0.02 mm | 로봇 기준 |
| 재료 온도 제어 | 히터·옵션 (상온~80℃) | 옵션 |
| 사용 공압 | 5 ~ 7 bar (0.5 ~ 0.7 MPa) | |
| 외형 치수 | W1,000 × D800 × H1,750 mm (표준 기준) | 커스텀 가능 |
| 전원 사양 | AC 220V / 380V (단상·삼상) 50~60Hz | |
| 제어 방식 | PLC 제어 + HMI 터치스크린 (7인치 이상), (PLC + HMI 제어 (CAD & CAM Option) | |
| 안전 기능 | 이상 감지 알람, 재료 레벨 감지, 비상정지 |
제품 주요 특징 (Key Features)
| No. | 특징 | 상세 설명 | 구분 | 비고 |
|---|---|---|---|---|
| 01 | 다양한 수지 적용 | 핫멜트, UV, 글리세린·왁스·파라핀·오일·실리콘·폴리우레탄·구리스·에폭시 등 기타 | 재료 | |
| 02 | 소형~대형 라인업 | 소형 모델부터 대형 모델까지 공정 규모에 맞는 시스템 선택 가능 | 라인업 | 커스텀 가능 |
| 03 | 다양한 토출 방식 | 포인트 점도포·라인 도포·실링 등 다양한 토출 패턴 구현 가능 | 성능 | |
| 04 | 간편한 조작성 | 직관적인 UI 설계로 조작 절차를 최소화하여 작업자 피로도 감소 | 편의 | |
| 05 | 자동·수동 모드 선택 | 자동 연속 작업과 수동 단축 작업을 상황에 따라 선택하여 운용 가능 | 편의 | |
| 06 | 터치스크린 HMI | 터치스크린 기반 HMI로 프로그램 설정·변경을 간편하게 처리 | 편의 | |
| 07 | 자동화 라인 연동 | Robot·PLC·컨베이어 라인 등 외부 자동화 시스템과 인터페이스 연동 가능 | 자동화 | 옵션 |
