1K-CA-SSERIES

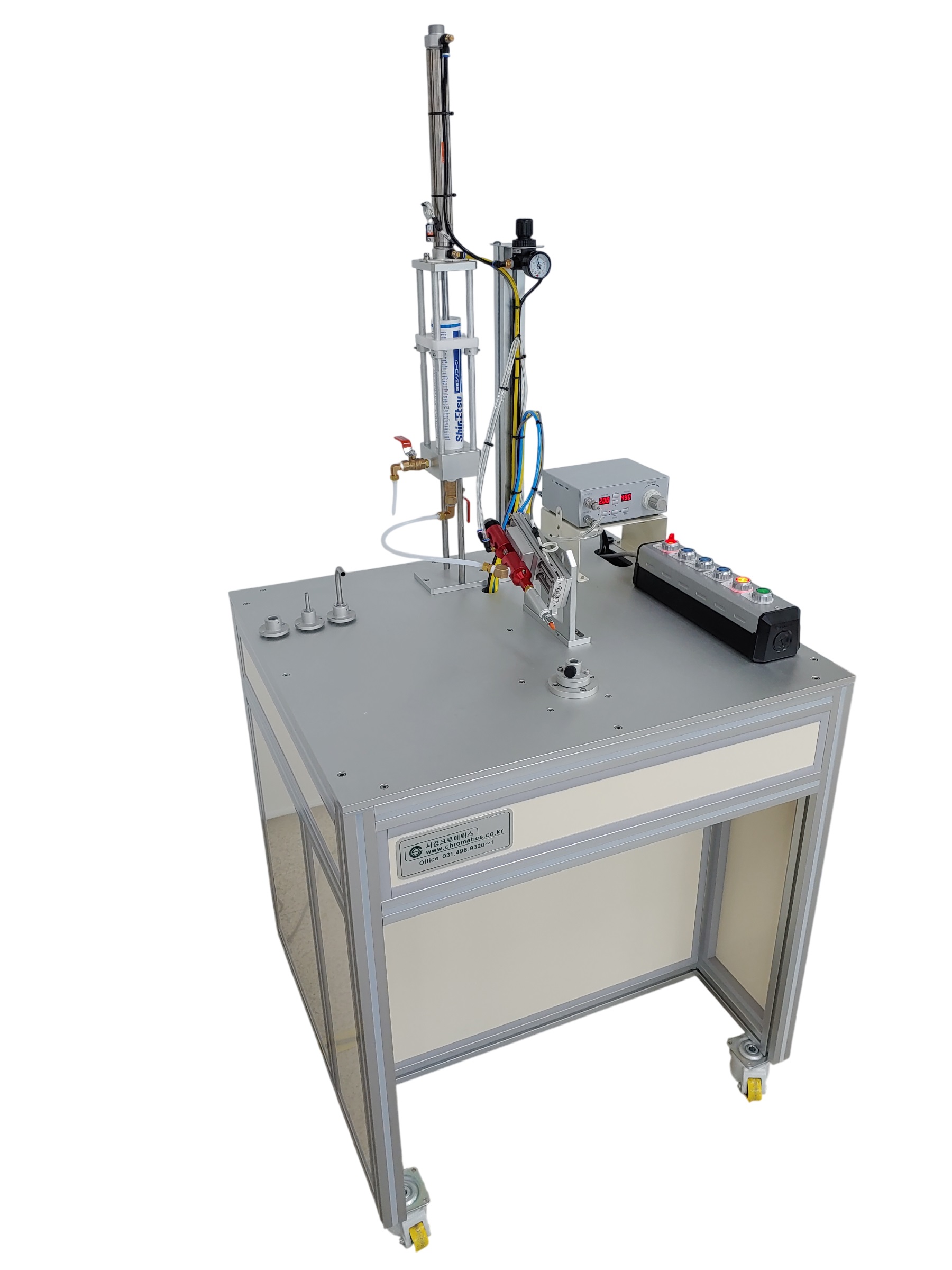

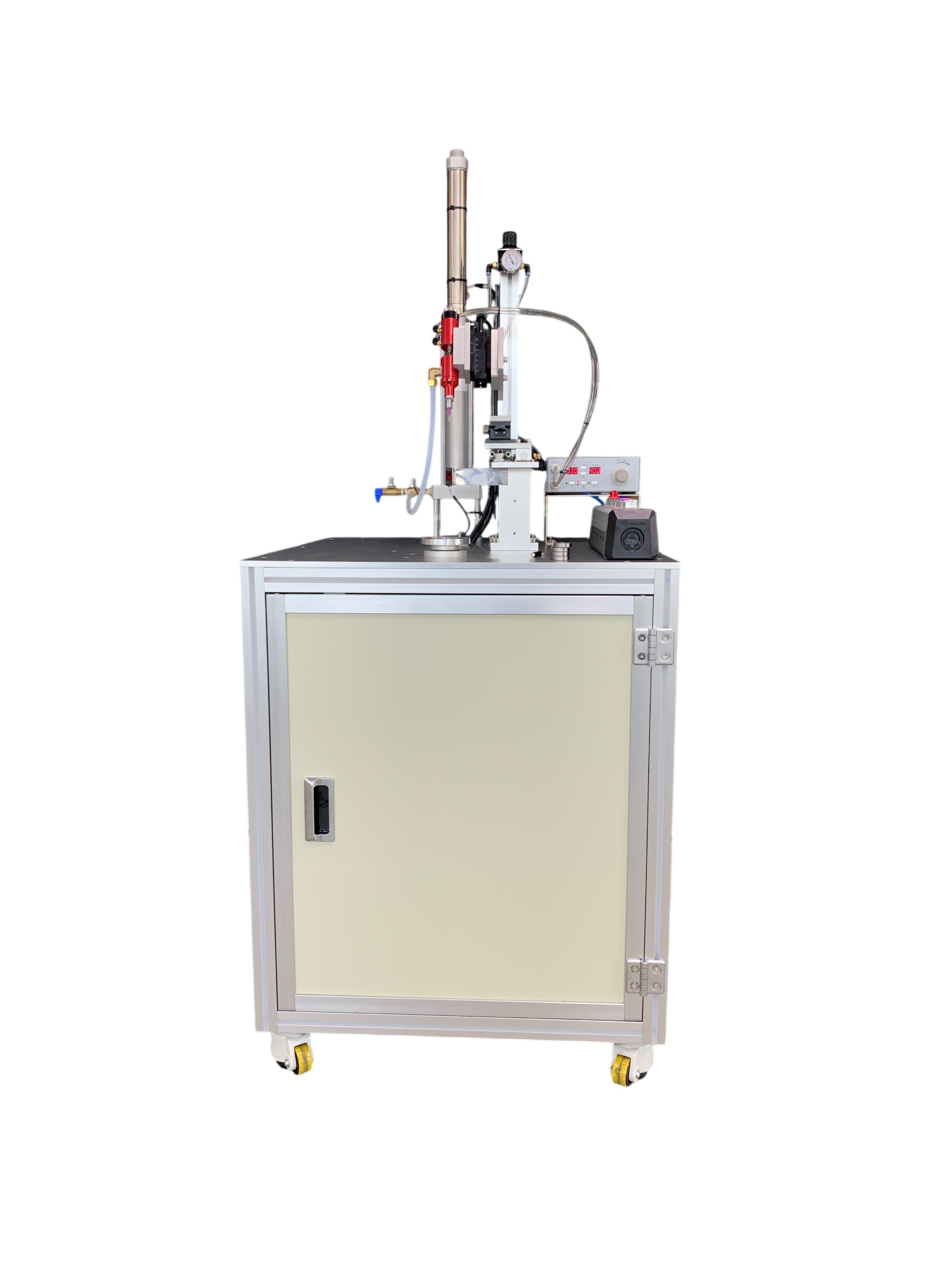

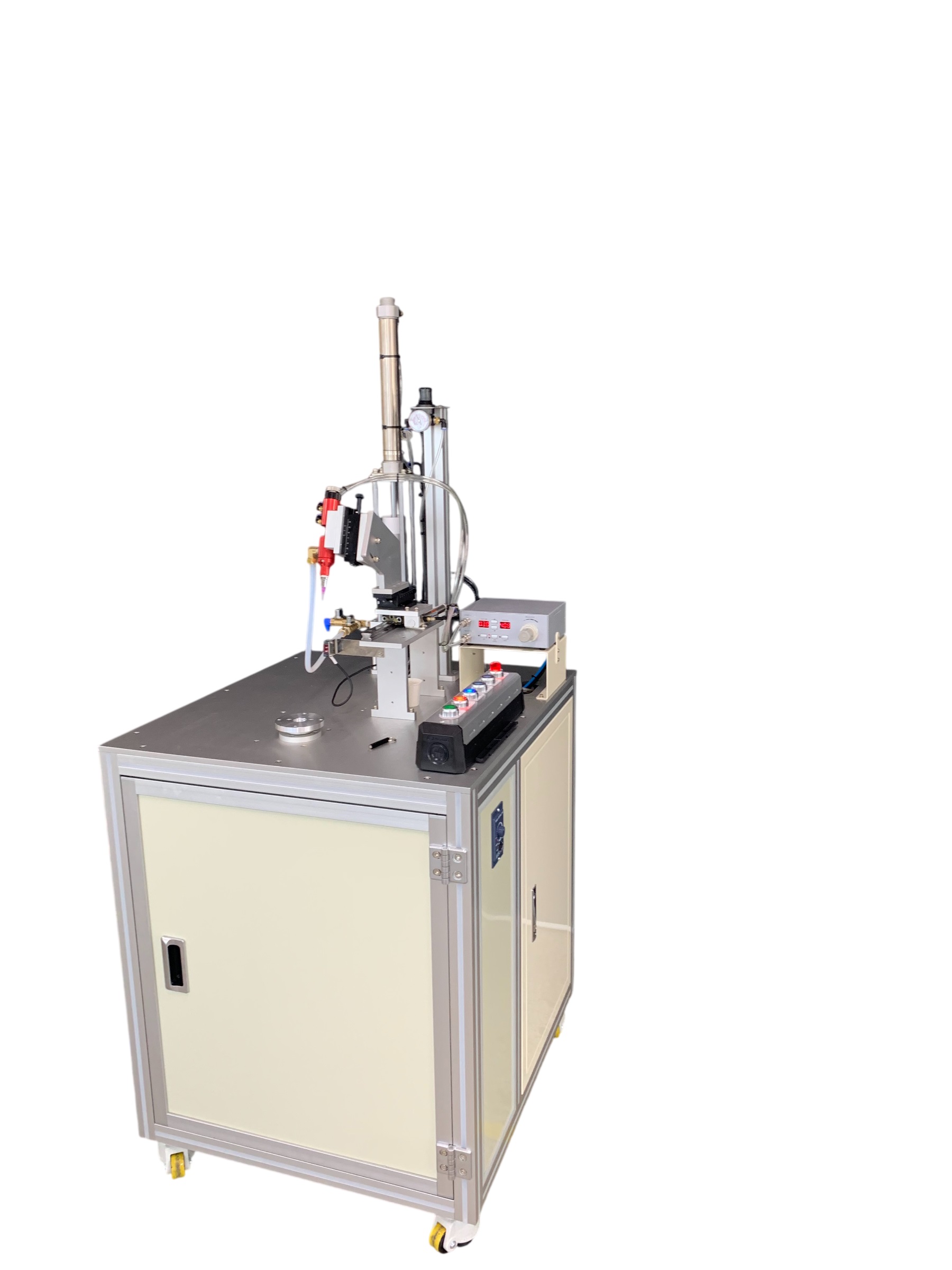

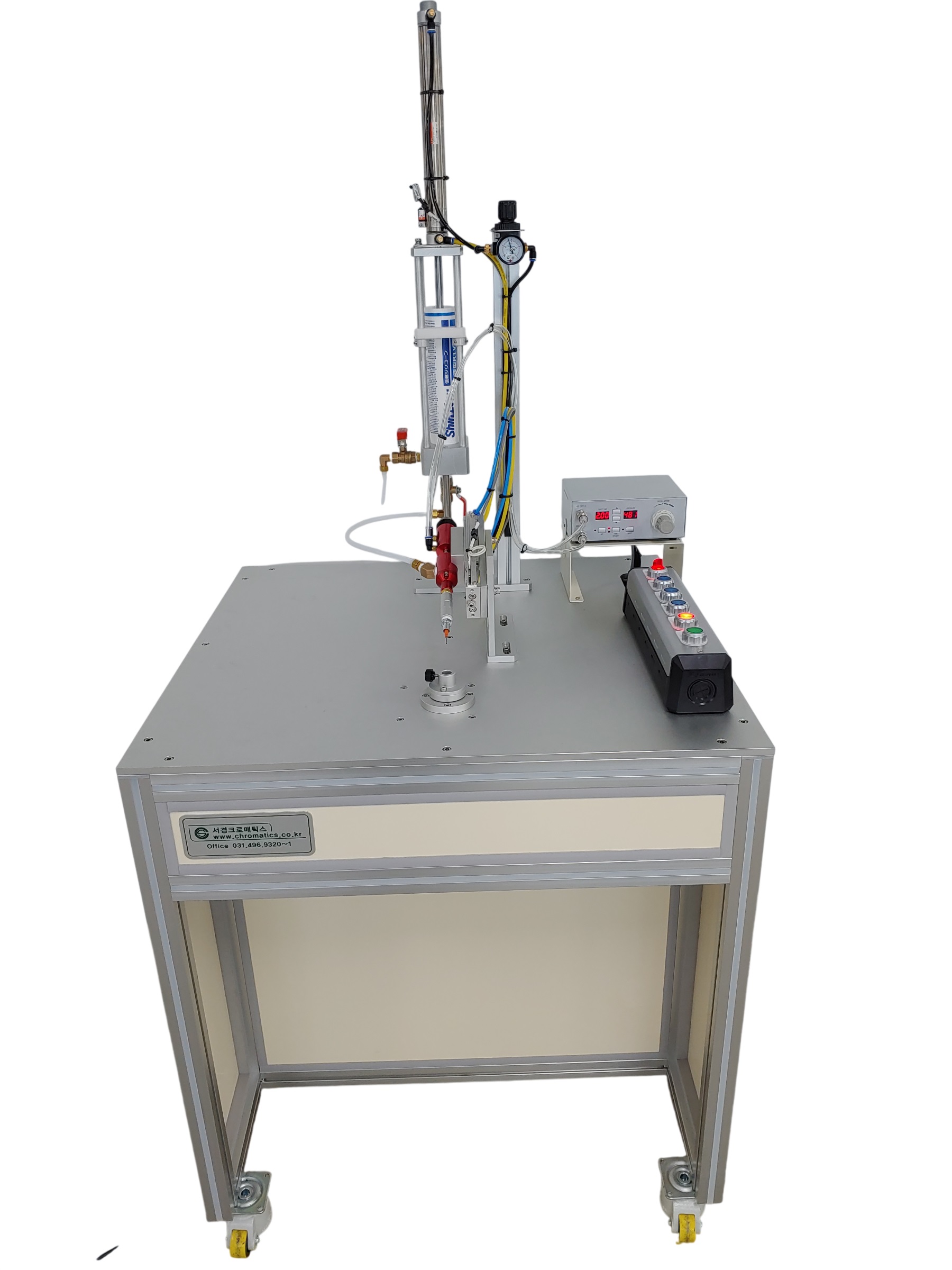

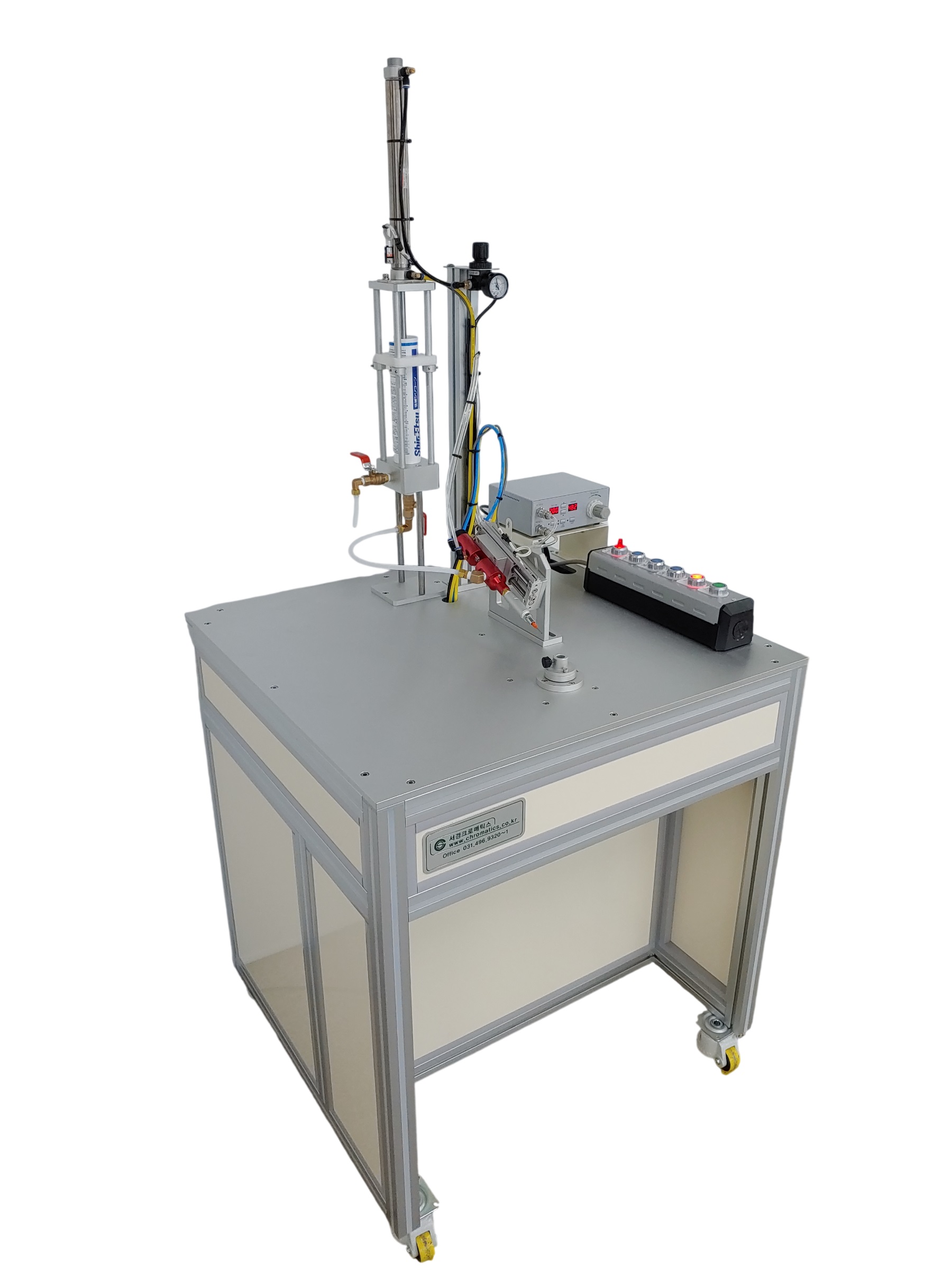

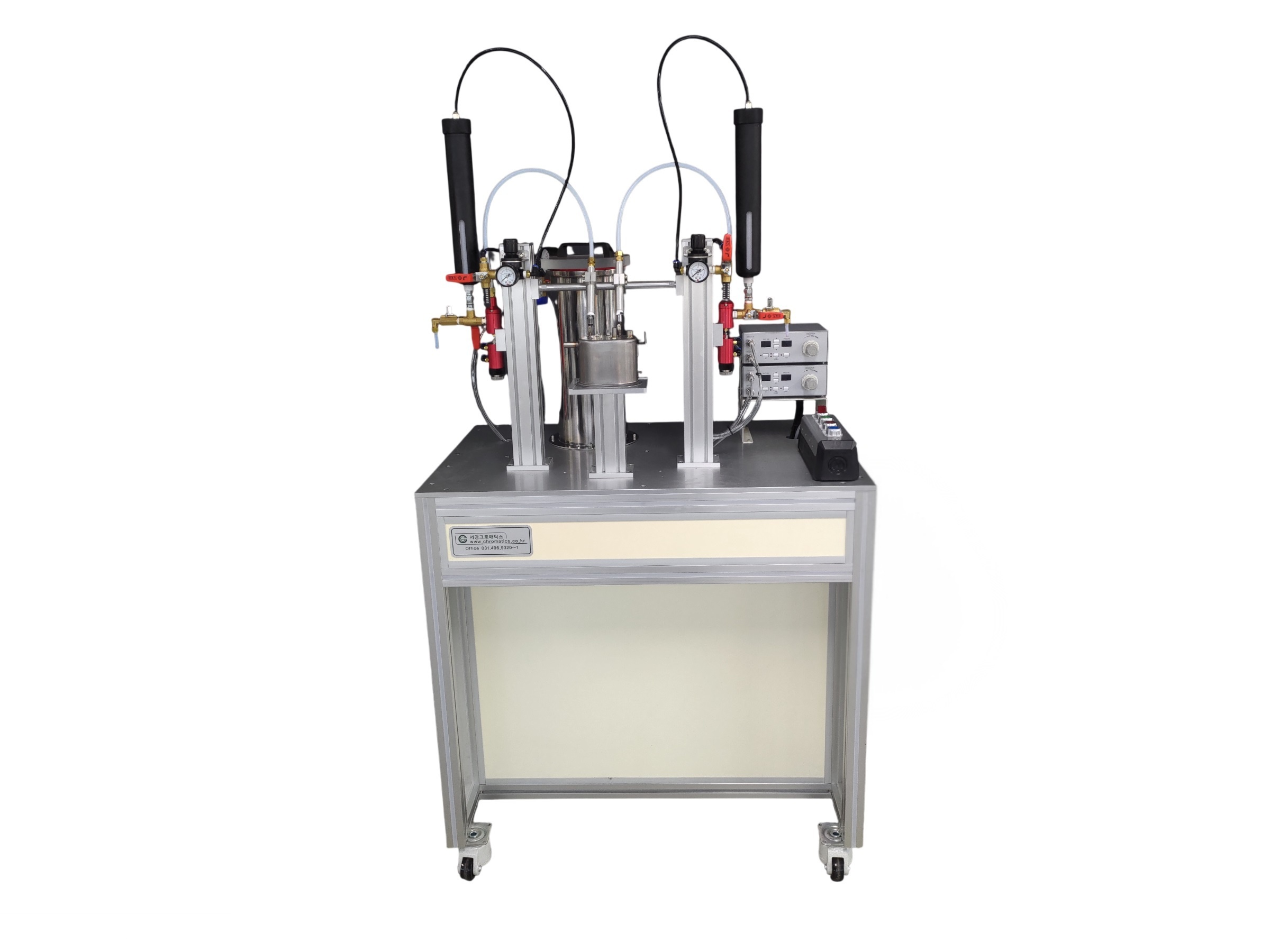

1K-CA-S Type는 서경크로매틱스의 1액형 카트리지 방식 토출 시스템입니다.
330cc 카트리지(시린지)를 사용해 실리콘본드· 경화형 수지·글리세린·왁스·파라핀·오일 등 광범위한 단일 액상 재료의 정량 토출이 가능하며, 적용 점도 범위는 100~100,000 cps에 달합니다.
소형 모듈부터 대형 생산 라인까지 폭넓은 라인업을 구성하고 있으며, 카트리지 용량·밸브 사양·토출 패턴을 공정 조건에 맞춰 커스터마이징할 수 있어 반도체·디스플레이·자동차 전장·전자 부품 등 다양한 산업 공정에 유연하게 적용됩니다.

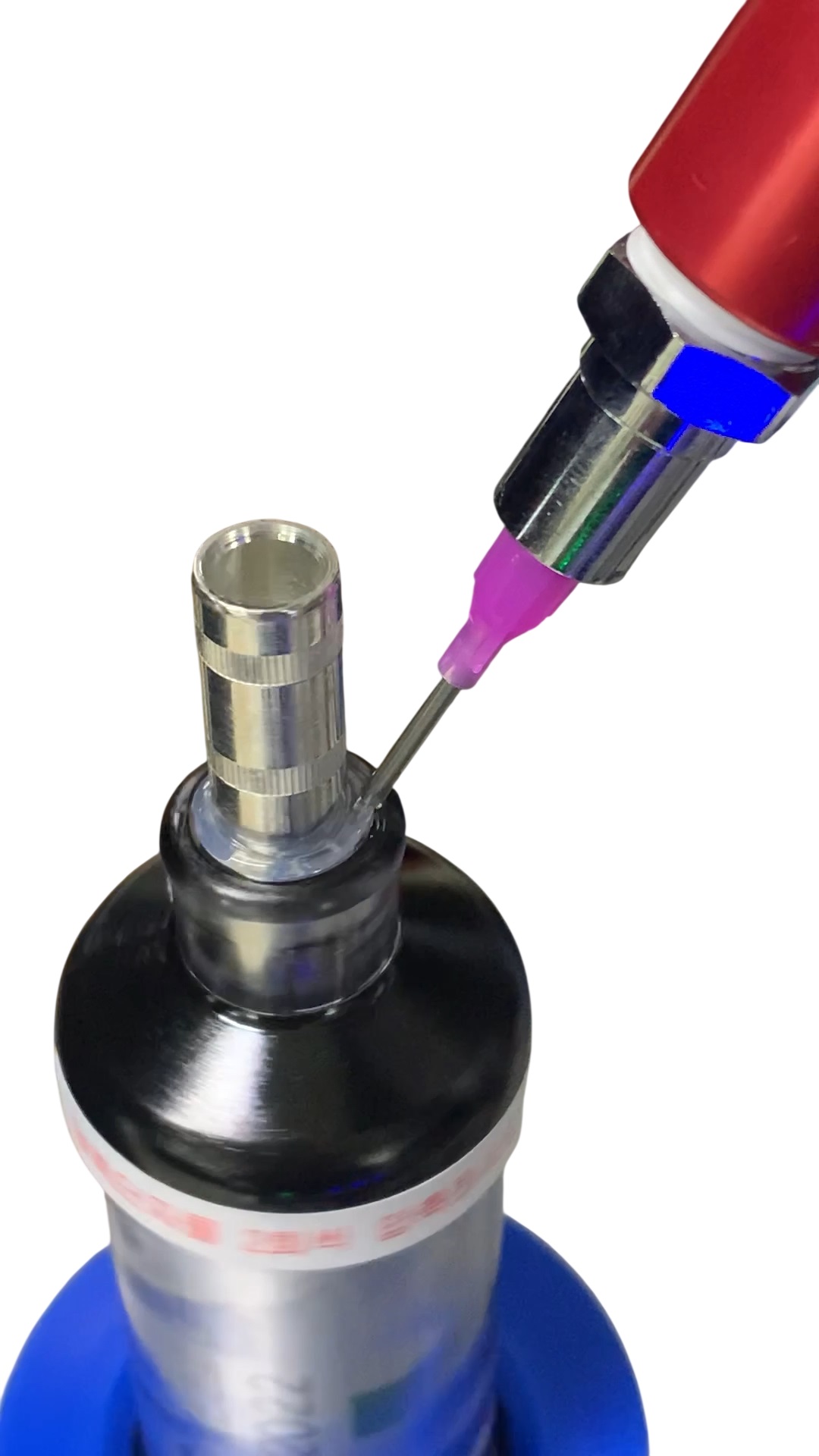

카트리지 교체식
3~300cc 폭넓은 용량, 빠른 재료 전환
고정밀 정량 토출
±2% 이내 반복 재현, 웨이퍼급 정밀도
SPECIFICATION
| 사양 항목 | 세부 내용 | 비고 |
|---|---|---|
| 적용 재료 | 실리콘본드, UV, 글리세린, 왁스, 파라핀, O-il, 폴리우레탄, 구리스, 에폭시 등 기타 | |
| 적용 점도 | 100 ~ 100,000 cps | |
| Barrel 재질 | 폴리프로필렌 (PP), SUS | 커스텀 가능 |
| Barrel 용량 | 3cc, 5cc, 10cc, 30cc, 50cc, 70cc, 100cc, 200cc, 300cc | |
| Valve | SDV-2000SR – AL, SUS304 | |
| 토출 정밀도 | ±2% 이내 (액상 점도·토출량에 따라 다름) | 반복 정밀도 |
| 외형 치수 | W1,200 × D1,200 × H1,500 mm (표준 기준) | 커스텀 가능 |
| 전원 사양 | AC 220V / 380V (단상·삼상) 50~60Hz | |
| 제어 방식 | 1액형 컨트롤러 제어 & 전기 회로 | CAD & CAM Option |
| 안전 기능 | 비상정지 |
제품 주요 특징 (Key Features)
| No. | 특징 | 상세 설명 | 구분 | 비고 |
|---|---|---|---|---|
| 01 | 다양한 수지 적용 | UV, 글리세린·왁스·파라핀·오일·실리콘·폴리우레탄·구리스·에폭시 등 기타 | 재료 | |
| 02 | 소형~대형 라인업 | 소형 모델부터 대형 모델까지 공정 규모에 맞는 시스템 선택 가능 | 라인업 | 커스텀 가능 |
| 03 | 다양한 토출 방식 | 포인트 점도포·라인 도포·실링 등 다양한 토출 패턴 구현 가능 | 성능 | |
| 04 | 간편한 조작성 | 조작 절차를 최소화하여 작업자 피로도 감소 | 편의 | |
| 05 | 자동·수동 모드 선택 | 자동 작업과 수동 단축 작업을 상황에 따라 선택하여 운용 가능 | 편의 | |
| 06 | 자동화 라인 연동 | Robot·PLC·컨베이어 라인 등 외부 자동화 시스템과 인터페이스 연동 가능 | 자동화 | 옵션 |
